表面張力是工業(yè)上和日常生活中都非常重要的數據。研究溫度對醇類(lèi)表面張力的影響，選用威廉米吊片法對甲醇、無(wú)水乙醇、1-丙醇、1-丁醇、1-戊醇、1-庚醇這六種醇在20°C-60°C的溫度范圍內進(jìn)行其表面張力數值的測定，為煤氣凈化吸收劑的多重選擇尋找理論依據。數據表明，這六種醇在20°C-60°C的溫度范圍，每一種醇的純液體表面張力都隨溫度的升高而呈直線(xiàn)下降現象；相同溫度下，醇表面張力的大小依次為乙醇＜甲醇＜1-丙醇＜1-丁醇＜1-戊醇＜1-庚醇；醇類(lèi)密度隨溫度的變化趨勢和醇類(lèi)表面張力隨溫度變化趨勢相同。

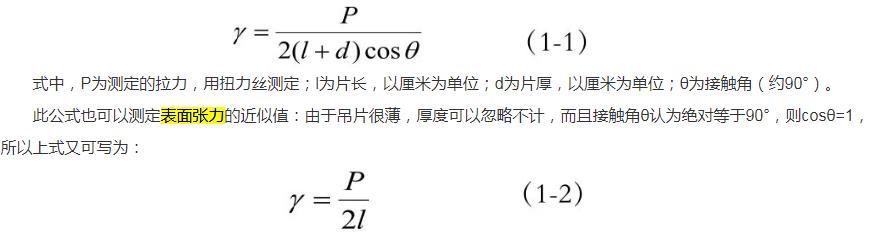

威廉米吊片法測定表面張力時(shí)，將一個(gè)薄片如鉑金片、云母片或毛玻璃片等懸掛于液體之上，使其剛好與液面接觸。此時(shí)薄片受到液體的表面張力，受力不平衡，為維持原本的位置，就必須施加一個(gè)向上的拉力P，此力與表面張力大小相同、方向相反?？梢杂上率接嬎惚砻鎻埩Ζ茫?

式中，P為測定的拉力，用扭力絲測定；l為片長(cháng)，以厘米為單位；d為片厚，以厘米為單位；θ為接觸角（約90°）。

此公式也可以測定表面張力的近似值：由于吊片很薄，厚度可以忽略不計，而且接觸角θ認為絕對等于90°，則cosθ=1，所以上式又可寫(xiě)為：

結論

本實(shí)驗所測的試劑為六種分析純的伯醇：甲醇，乙醇，1-丙醇，1-丁醇，1-戊醇，1-庚醇。對此六種試劑不同溫度下的表面張力值的測定和分析，可以得出以下結論：

（1）純液體醇的表面張力隨溫度變化，試驗中每一種醇表面張力測定值都隨溫度的升高而呈直線(xiàn)下降趨勢（在擬合的曲線(xiàn)中，直接表述為直線(xiàn)的斜率k）。

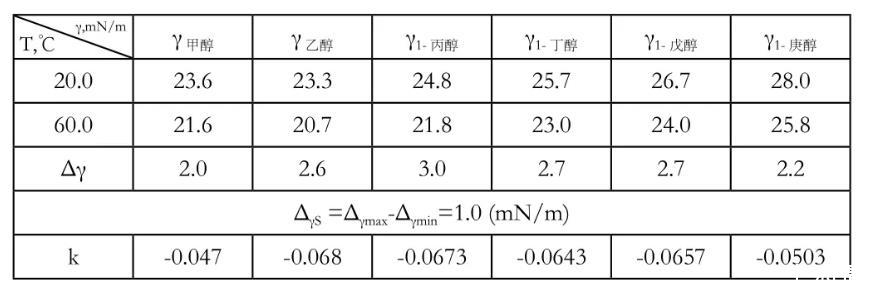

由于不同液態(tài)醇類(lèi)的液態(tài)性質(zhì)不同，其表面張力變化的程度如下表：

（k值表示表面張力隨著(zhù)溫度變化的劇烈程度，ΔγS表示某溫度區間表面張力的最大差異值）

（2）相同溫度下，醇表面張力的大小為：乙醇＜甲醇＜1-丙醇＜1-丁醇＜1-戊醇＜1-庚醇；

（3）醇系列的密度曲線(xiàn)及其表面張力曲線(xiàn)有十分相似的變化趨勢，表明醇類(lèi)的表面張力值與其密度值有很大的相關(guān)性。
