合成血液表面張力的影響因素主要有兩個(gè)：溫度和表面活性劑使用量。根據YY 0469—2011《醫用外科口罩》合成血液穿透的測試要求，通過(guò)改變合成血液的儲存溫度、表面活性劑的使用量來(lái)改變合成血液的表面張力，并通過(guò)測試來(lái)驗證表面張力大小的變化對合成血液穿透試驗的影響。

溫度對合成血液表面張力的影響

由圖1可以看出合成血液表面張力隨著(zhù)溫度的升高而減少，從原來(lái)的45.149mN/m降至37.540mN/m。因為隨著(zhù)溫度升高，分子鍵引力減弱，表面張力隨溫度升高而減少。同時(shí)，溫度升高，液體的飽和蒸氣壓增大，氣相中的分子密度增加，氣相分子對液體表面分子的引力增大，導致液體表面張力減少。

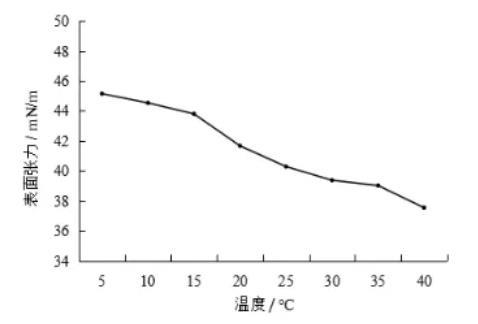

圖1不同溫度下合成血液的表面張力變化

Tween-20用量對合成血液表面張力的影響

在25℃下配制不同的Tween-20用量進(jìn)行試驗。從圖2可看出，隨著(zhù)表面活性劑Tween-20用量的增加，合成血液的表面張力也隨之降低。由48.727mN/m降至36.178mN/m。Tween-20是能夠吸附在表（界）上，添加量很少時(shí)即可大大降低溶液的表面張力。Tween-20通過(guò)分子中不同部分分別對兩相親和，使兩相均將其看作本相的成分，分子排列在兩相之間，使兩相的表面相當于轉入分子內部，從而降低表面張力。

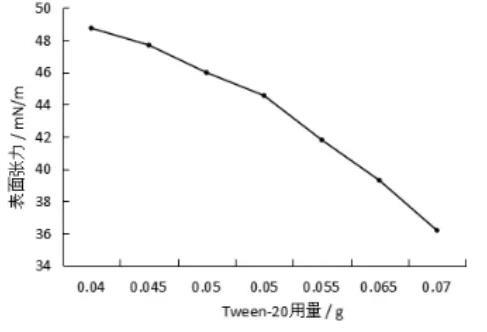

圖2不同Tween-20用量下合成血液的表面張力變化

溫度和Tween-20用量對合成血液穿透試驗的影響

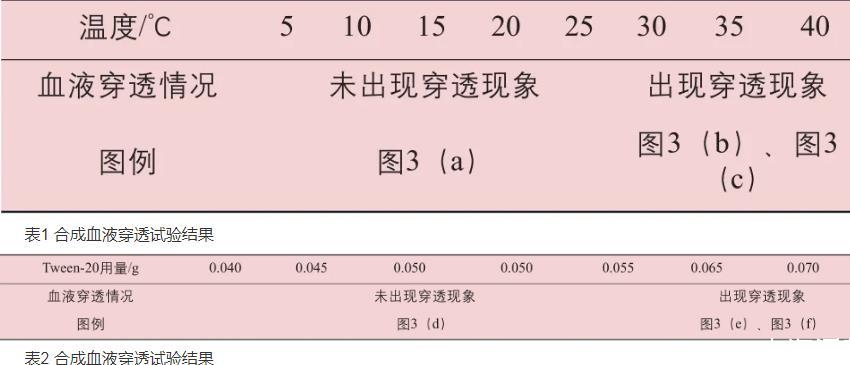

根據表1、表2，結合圖1和圖2可知，合成血液的穿透性能會(huì )隨著(zhù)表面張力的降低而增加，表面張力大于40mN/m時(shí)，醫用外科口罩內表面沒(méi)有出現血液穿透現象。當表面張力低于40mN/m時(shí)，口罩內表面出現微量血液穿透現象。這是由于合成血液對醫用外科口罩材料的穿透能力主要由合成血液在固體表面的展開(kāi)情況決定的；而表面張力是合成血液模擬真實(shí)血液中需要評定的一個(gè)重要物理指標，合成血液的表面張力越小，那么它在口罩表面展開(kāi)的體積就越大，越容易進(jìn)入固體內部。人體體液（不包括唾液）的表面張力范圍在42mN/m至60mN/m之間，因此，為確保試驗的準確性，應使用表面張力在（42±2）mN/m范圍內的合成血液。

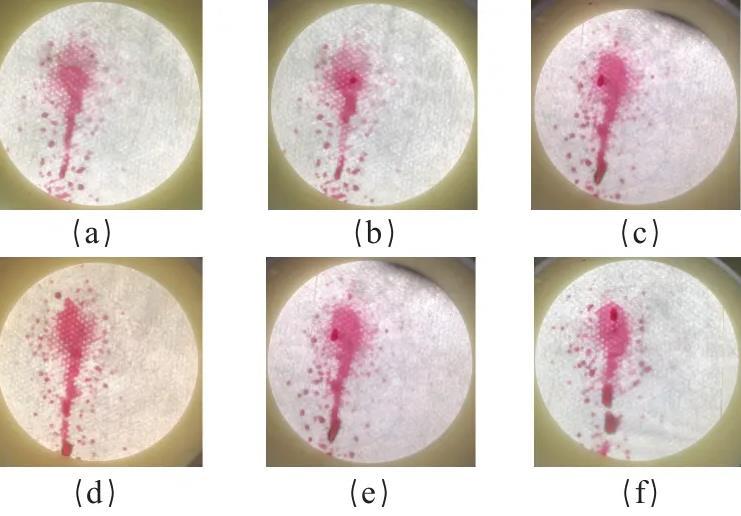

圖3口罩內表面的合成血液穿透試驗情況
