合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 液滴撞擊固體表面過(guò)程中黏度與表面張力系數變化(三)
> 混合型生物洗油菌發(fā)酵上清液的表面張力值測定(二)
> 多相凝聚體系的界面張力計算方法及研究進(jìn)展
> 表面張力再思考
> 熱力學(xué)模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力(三)
> 表面張力儀的十個(gè)應用
> 微流控器件結構對水/水微囊形成過(guò)程、界面張力的影響規律(四)
> 基于LB膜分析儀研究P507-N235體系萃取稀土過(guò)程的溶解行為規律
> 兩種烷基咪唑亞磷酸酯離子液體熱穩定性、表面張力測定(三)
> ?高速印刷潤版液動(dòng)態(tài)表面張力變化及影響因素
推薦新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(三)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(二)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(一)
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現:液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
液態(tài)金屬界面張力與電極電勢之間的構效關(guān)系
來(lái)源:Energist 能源學(xué)人 瀏覽 810 次 發(fā)布時(shí)間:2024-07-19
近年來(lái),鈉離子電池以低廉的成本和規?;瘍δ艿葍?yōu)勢而備受關(guān)注。然而,鈉離子電池中的離子傳輸動(dòng)力學(xué)過(guò)程緩慢,進(jìn)而導致其容量較低、倍率性能差等問(wèn)題。為了加快離子在電極/電解質(zhì)界面和電極體相內的傳輸速率,前期主要圍繞如何優(yōu)化離子溶劑化及離子短程傳輸的微納體相結構等方面開(kāi)展了相關(guān)研究。為了實(shí)現電池快速充放電過(guò)程,在開(kāi)發(fā)高性能電極和電解質(zhì)等關(guān)鍵材料基礎上,還應從器件整體角度考量,可將多物理場(chǎng)(電、磁、力、熱、光等)進(jìn)行耦合,并探究鈉離子存儲及傳輸新機制。
【工作介紹】
近日,大連理工大學(xué)胡方圓教授針對鈉離子電池中離子傳輸動(dòng)力學(xué)緩慢問(wèn)題,提出了微應力泵促進(jìn)離子流傳輸的新策略,創(chuàng )制了電極電勢-應力自調節材料,促進(jìn)了Na+快速傳輸,揭示了電極電勢與液態(tài)金屬界面張力之間的構效關(guān)系,闡明了微應力場(chǎng)促進(jìn)Na+傳輸新機制。為了實(shí)時(shí)探究鈉離子電池充放電過(guò)程,將光纖布拉格光柵傳感器置入軟包電池中,并通過(guò)解耦傳感器信號原位探究其充放電機理,該工作從微應力場(chǎng)的角度為改善Na+傳輸動(dòng)力學(xué)過(guò)程提供了可借鑒的新思路。該工作以《Micro-stress pump with variation of stress to boost the ion transport for high-performance sodium-ion batteries》為題發(fā)表在能源領(lǐng)域國際知名期刊Energy&Environmental Science上,大連理工大學(xué)博士生金鑫為本論文的第一作者,胡方圓教授為通訊作者。
【研究亮點(diǎn)】
在電化學(xué)過(guò)程中通過(guò)液態(tài)金屬模擬心臟泵血過(guò)程構筑微應力泵,利用應力場(chǎng)的作用加快離子傳輸速率。結合光纖布拉格光柵傳感器原位監測技術(shù),闡明了液態(tài)金屬基電極材料的應力與電化學(xué)性能之間的構效關(guān)系。構筑出Ah級軟包電池,在1 C電流密度下經(jīng)過(guò)500次循環(huán)充放電過(guò)程后,其容量保持率為90.2%。
【圖文導讀】
該工作闡述了液態(tài)金屬界面張力與電極電勢之間的關(guān)系,并闡明了電極電勢對Na+電化學(xué)傳輸速率的影響(圖1)。在還原反應過(guò)程中,電極電勢降低,液態(tài)金屬的界面張力加快了Na+向內的傳輸速率。在氧化反應過(guò)程中,電極電勢增加,液態(tài)金屬表面電荷密度增大,界面張力下降,加快了Na+向外的傳輸速率。在此基礎上,為了加強液態(tài)金屬結構穩定性,構筑液態(tài)金屬核殼包覆結構(LMNCs),其自調節的界面張力有效改善了Na+傳輸動(dòng)力學(xué)過(guò)程。

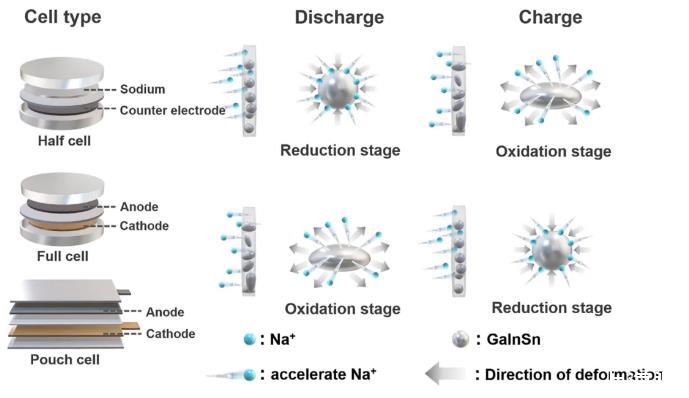

圖1微應力泵促進(jìn)Na+傳輸機制圖。
采用光纖布拉格光柵傳感器原位監測液態(tài)金屬的形態(tài)變化和應力變化(圖2a),其微應變的變化趨勢如圖2b所示,即在氧化反應過(guò)程中,電極電勢增加,界面張力降低,使液態(tài)金屬呈現舒張形態(tài);在還原反應過(guò)程中,電極電勢降低,界面張力增加,使液態(tài)金屬呈現收縮形態(tài)。應力變化趨勢與應變相吻合,氧化還原反應驅動(dòng)應力變化如圖2c所示。上述結果表明,氧化還原反應會(huì )引起液態(tài)金屬的形態(tài)變化。在0.3V、0.6V、0.9V和1.2V的充電過(guò)程中,可觀(guān)察到材料的膨脹和收縮,如圖2d-2g所示。為了探究界面強度對電化學(xué)性能的影響,采用AFM測量其電化學(xué)“力-位移”曲線(xiàn)(F-D曲線(xiàn)),以確定材料的相態(tài)(圖2h-k)。F-D曲線(xiàn)表明,材料的液態(tài)界面存在微小的吸引力和粘滯行為,這種納米級的形貌動(dòng)態(tài)變化為Na+提供了傳輸通道。綜上所述,電極材料在氧化還原反應中,隨著(zhù)界面張力的降低或增加,呈現出相應的舒張形態(tài)或收縮形態(tài)。
圖2電極材料的應力-電化學(xué)測試。(a)光纖布拉格光柵傳感器(FBG)在液態(tài)金屬中的應力-電化學(xué)測試示意圖。(b,c)FBG在液態(tài)金屬中的應力響應圖。(d-g)不同電壓下軟包電池中LMNCs的AFM測試圖。(h-k)不同電壓下的LMNCs力-位移曲線(xiàn)圖。
循環(huán)伏安測試如圖3a所示,由0.05 A g-1時(shí)LMNCs的恒流充放電曲線(xiàn)可知,半電池的初始充放電容量分別為585.6 mAh g-1、364.3 mAh g-1(圖3b)。在0.5、1、4、8、12、15、20、25、30、35 A g-1時(shí),LMNCs的容量分別為348.7、321.6、289.1、237.6、204.3、184.5、166.2、148.2、132.7、119.1 mAh g-1(圖3c)。一般地,容量貢獻方式是影響離子傳輸動(dòng)力學(xué)的關(guān)鍵因素之一。由圖3f可知,在0.2 mV s-1時(shí),LMNCs的電容貢獻比例為73.9%,表明該材料具有較好的離子傳輸動(dòng)力學(xué)特性。為了探究該材料經(jīng)循環(huán)后的動(dòng)力學(xué)穩定性,對其進(jìn)行了循環(huán)穩定測試,如圖3e、g所示。由圖可知,LMNCs材料在10 A g-1下,經(jīng)過(guò)1800次循環(huán)后容量為125.6 mAh g-1;在15 A g-1下,經(jīng)過(guò)1000次循環(huán)后容量為100 mAh g-1,表明其經(jīng)過(guò)循環(huán)后,仍可保持較好的離子傳輸動(dòng)力學(xué)特性。
【結論】
該工作提出了微應力泵促進(jìn)離子流傳輸新策略,創(chuàng )制了電壓響應的應力自調節材料,通過(guò)微應力場(chǎng)作用加快了離子傳輸速率,改善了鈉離子電池中離子傳輸動(dòng)力學(xué)緩慢問(wèn)題。此外,將光纖布拉格光柵傳感器內置于軟包電池中,原位探究鈉離子傳輸機制。半電池在35 A g-1下容量為119.1 mAh g-1,Ah級軟包電池經(jīng)500次循環(huán)后容量保持率為90.2%,能量密度為317.2 Wh kg-1(基于活性物質(zhì)質(zhì)量)。
