水煤漿的流變特性采用Bohlin CVO型馬爾文旋轉流變儀測量。表面張力的測量方法主要有吊片法、液滴-鼓泡法以及微觀(guān)界面面積測量法等。本實(shí)驗基于液滴-鼓泡法使用SITA science line t100型全自動(dòng)表面張力儀對煤漿的動(dòng)態(tài)表面張力進(jìn)行了測量，并與芬蘭Kibron公司生產(chǎn)的Delta-8全自動(dòng)高通量表面張力儀的靜態(tài)表面張力進(jìn)行比較。采用液滴-鼓泡法測量動(dòng)態(tài)表面張力時(shí)，將特制毛細管伸入待測液體，空氣經(jīng)由毛細管進(jìn)入液體，毛細管出口氣泡形成外凸，氣泡的半徑也隨之連續不斷減小。氣泡在液體中受到表面張力的擠壓，氣泡半徑越小，壓力就越大，然后通過(guò)測量壓力的變化獲得表面張力。測量動(dòng)態(tài)表面張力時(shí)，通過(guò)控制空氣進(jìn)入毛細管的流量來(lái)改變氣泡半徑變化速率，其涉及的特征氣泡時(shí)間也稱(chēng)氣泡壽命，是指在鼓泡過(guò)程中從氣泡形成外凸到氣泡半徑達到最小值的時(shí)間間隔。水煤漿破裂實(shí)驗中，漿體通過(guò)噴嘴滴出，噴嘴內徑為4.18 mm。使用Photron Fastcam SA2型高速相機拍攝水煤漿破裂過(guò)程，并使用開(kāi)源軟件ImageJ分析處理得到的圖片。漿體微觀(guān)破裂實(shí)驗示意圖如圖2所示。

圖2漿體微觀(guān)破裂實(shí)驗示意圖

2結果與討論

2.1水煤漿的流變特性

黏度、屈服應力等水煤漿的流變特性對漿體破裂過(guò)程有重要影響。在水煤漿中，煤粉顆粒、分散劑和水形成了相對穩定的三維空間結構，此時(shí)未被吸附、未參與形成緊密水化膜的自由水分布在這種三維結構的空隙中。這種空間結構在遭受剪切時(shí)很容易被破壞，從而導致分布在三維空間結構空隙中的自由水被釋放，黏度降低；同時(shí)，剪切應力越大，水煤漿的黏度越小，所以水煤漿一般為剪切變稀的假塑性流體。

水煤漿黏度隨剪切速率變化的實(shí)驗結果如圖3所示，不同條件下水煤漿的黏度隨剪切速率的增加均呈逐漸減小的趨勢，可知實(shí)驗水煤漿均為剪切變稀的非牛頓流體。具體而言，在剪切速率小于1 s?1的區間，水煤漿質(zhì)量分數對漿體黏度有顯著(zhù)影響，質(zhì)量分數越大漿體黏度越大，且剪切變稀特性明顯；當剪切速率大于1 s?1時(shí)，水煤漿質(zhì)量分數對漿體黏度的影響相對減弱，且隨著(zhù)剪切速率的增加，漿體黏度變化較小。所以采用Herschel-Bulkley模型建立了水煤漿流變關(guān)系式：

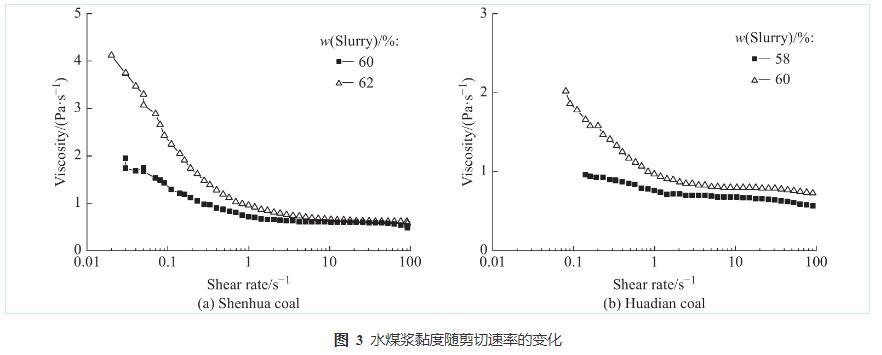

圖3水煤漿黏度隨剪切速率的變化

式中：是水煤漿黏度（Pa·s），為屈服應力（Pa），為剪切速率（s?1），K為稠度系數（Pa·sn），n為流變指數。擬合關(guān)系式相關(guān)系數為0.98，擬合參數見(jiàn)表2。

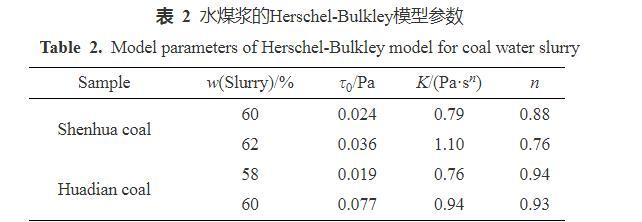

表2水煤漿的Herschel-Bulkley模型參數

2.2水煤漿的表面張力特性

表面張力是作用于液體表面，使液體表面積縮小的力，在液體破裂過(guò)程中發(fā)揮了重要影響。在液體破裂過(guò)程中，純液體的表面張力為常數，而表面活性劑溶液的表面張力為變量，一般稱(chēng)為動(dòng)態(tài)表面張力，其數值與表面活性劑種類(lèi)、濃度和界面變形速率等參數相關(guān)。對于水煤漿等含添加劑的復雜液固混合物漿體，其動(dòng)態(tài)表面張力更加復雜。

不同質(zhì)量分數水煤漿表面張力的變化情況如圖4所示?？梢钥闯觯翰煌瑮l件下水煤漿的動(dòng)態(tài)表面張力變化情況比較一致，隨著(zhù)特征氣泡時(shí)間(t)的增加，動(dòng)態(tài)表面張力均先減小后增加，在氣泡特征時(shí)間為200 ms附近出現最小值；而水煤漿的動(dòng)態(tài)表面張力與靜態(tài)表面張力存在顯著(zhù)差異，在氣泡特征時(shí)間較小或較大時(shí)，動(dòng)態(tài)表面張力均大于靜態(tài)表面張力。

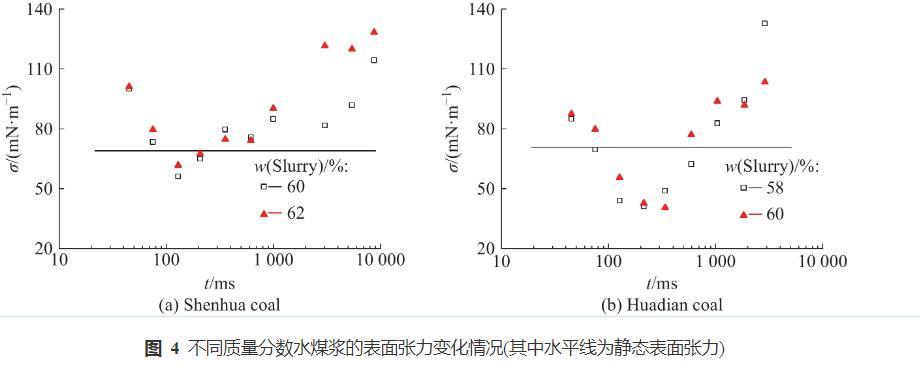

圖4不同質(zhì)量分數水煤漿的表面張力變化情況(其中水平線(xiàn)為靜態(tài)表面張力)

從圖4中可以看出，隨著(zhù)特征氣泡時(shí)間的增加，與表面活性劑溶液不同，水煤漿的動(dòng)態(tài)表面張力呈現了非單調的變化特性。當氣泡變形速度較快即特征氣泡時(shí)間小于100 ms時(shí)，氣泡膨脹過(guò)程越快其受到煤粉顆粒的阻礙作用越大，所以水煤漿的動(dòng)態(tài)表面張力隨著(zhù)特征氣泡時(shí)間的增加而逐漸減??；當氣泡變形速度較慢時(shí)，水煤漿中的煤粉顆粒、分散劑和水將會(huì )形成相對穩定的三維空間結構，氣泡膨脹時(shí)需要破壞水煤漿結構，所以動(dòng)態(tài)表面張力隨著(zhù)特征氣泡時(shí)間的增加而逐漸增大。水煤漿的動(dòng)態(tài)表面張力與特征氣泡時(shí)間的關(guān)系式如式(2)所示，相關(guān)系數為0.83，由圖5可知水煤漿動(dòng)態(tài)表面張力的實(shí)驗值(Dm,EXP)與擬合值(Dm,pre)吻合較好。

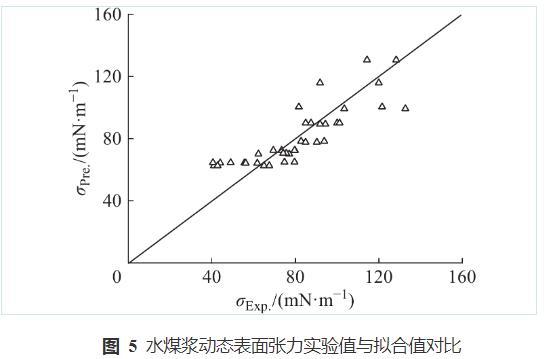

圖5水煤漿動(dòng)態(tài)表面張力實(shí)驗值與擬合值對比
