合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 基于石墨烯LB薄膜包裹的電化學(xué)陽(yáng)極大規模制備方法
> 溴化鋰及離子液體水溶液密度、黏度和表面張力測定與計算
> 什么是響應性表面活性劑,響應性表面活性劑的種類(lèi)、結構與應用領(lǐng)域
> ?強子夸克相變的表面張力數值變化研究(一)
> 2022年中國表面活性劑行業(yè)全景產(chǎn)業(yè)鏈、重點(diǎn)企業(yè)經(jīng)營(yíng)情況及發(fā)展趨勢
> 裂縫性水封氣藏解封過(guò)程中潤濕反轉劑濃度、氣水界面張力變化(四)
> 基于LB膜分析儀研究P507-N235體系萃取稀土過(guò)程的溶解行為規律
> 塑料產(chǎn)品聚合物表面張力的本質(zhì)與測量方法
> GA、WPI和T80復合乳液體系的脂肪消化動(dòng)力學(xué)曲線(xiàn)、界面張力變化(二)
推薦新聞Info
-
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過(guò)程(三)
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過(guò)程(二)
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過(guò)程(一)
> 基于表面張力測定探究油酸乙酯對油酸鈉浮選石英的促進(jìn)作用機理
> 不同酸值、分子結構對烷基苯磺酸鹽界面活性的影響(二)
> 不同酸值、分子結構對烷基苯磺酸鹽界面活性的影響(一)
> 七葉皂素分子在氣-液、液-液(油-水)、固-液界面上的界面行為研究(三)
> 七葉皂素分子在氣-液、液-液(油-水)、固-液界面上的界面行為研究(二)
> 七葉皂素分子在氣-液、液-液(油-水)、固-液界面上的界面行為研究(一)
> 泡沫發(fā)生以及破裂機理|發(fā)泡劑在泡沫染整中的主要作用及類(lèi)型
3D打印鈦合金粉體的生產(chǎn)工藝——高速高壓氬氣氣流克服鈦合金熔體表面張力
來(lái)源:江蘇威拉里新材料科技有限公司 瀏覽 942 次 發(fā)布時(shí)間:2024-08-14
鈦合金具有比強度高、耐蝕性好及生物相容性好等優(yōu)點(diǎn),在航空、航天、船舶、化工及生物醫療等領(lǐng)域有著(zhù)廣泛的應用。但由于其導熱系數小、彈性模量低、化學(xué)性質(zhì)活潑等原因,傳統制造加工鈦合金時(shí),加工工藝復雜,材料利用率低,成本較高。
將3D打印技術(shù)應用于鈦合金加工,能夠有效規避傳統機件加工難度大的問(wèn)題,同時(shí),將3D打印技術(shù)結合拓撲設計,通過(guò)將設計好的數據模型利用高能加熱裝置將鈦合金球粉逐層燒結,制成預期形狀的構件,能夠實(shí)現結構減重,進(jìn)而提高材料的利用率,極大的降低鈦合金零件的制造成本,促使鈦合金制品在更廣泛的范圍例如航空航天、生物醫療等領(lǐng)域獲得應用。
制備球形鈦合金粉有熔鹽電解、氫化脫氫、氣霧化法、旋轉電極法和等離子球化法等方法,前兩者技術(shù)不成熟,大都還在實(shí)驗階段,后三種能夠批量化生產(chǎn)球形鈦合金粉,但使用旋轉電極和等離子球化法由于很難獲取45μm以下的細粉。而高端3D打印需要的低氧超細鈦合金粉,主要依靠氣霧化法來(lái)制備。
氣霧化法又分為惰性氣體霧化法、超聲霧化法和電極感應氣霧化法。其中,電極感應氣霧化法是目前鈦合金球粉生產(chǎn)的主要方法,其技術(shù)原理為:采用高速高壓氬氣氣流沖擊鈦合金熔體,高速氣流能夠克服鈦合金熔體表面張力,霧化熔體液滴形成細小的金屬液滴,細小的金屬液滴在表現張力作用下冷卻凝固,形成球形粉末。與前兩者相比,電極感應氣霧化法生產(chǎn)成本低、生產(chǎn)效率高。然而電極感應氣霧化法制備的鈦合金球粉的粒徑在45微米以下只能達到30%左右,因此導致超細鈦合金球粉的價(jià)格較高,鈦合金的3D打印成本較高。
一種3D打印鈦合金粉體的生產(chǎn)工藝,包括以下步驟:
步驟一:預處理:對原始鈦合金棒料進(jìn)行脫脂除油處理;所述原始鈦合金棒料的材質(zhì)為T(mén)i-6Al-4V;
步驟二:加料:將處理后的鈦合金棒料作為電極置于電極感應氣霧化設備的感應線(xiàn)圈中,之后將電極感應氣霧化設備腔體抽真空至真空度≤0.01Pa;
步驟三:熔料:將熔煉功率升高至35KW,鈦合金棒料在熔煉區進(jìn)行融化,鈦合金棒料的下降速率為35mm/min;
步驟四:加粉:通過(guò)氬氣進(jìn)氣管道在混合氬氣中加入金屬摻雜劑;所述金屬摻雜劑為納米六硼化鐿和納米鉺混合物按照質(zhì)量比1.2:2.5混合而成,金屬摻雜劑的粒徑為50nm,金屬摻雜劑的添加速度為0.5mg/s。
步驟五:霧化:鈦合金棒料熔化成液流下落時(shí),被通過(guò)霧化噴盤(pán)的噴嘴噴出的含有金屬摻雜劑的混合氬氣破碎成細小液體,細小液滴快速冷卻凝固成粉末,即霧化粉體;通過(guò)噴嘴噴出的含有金屬摻雜劑的混合氬氣氣流壓力為2MPa,將混合氬氣流量設置為550m3/h,混合氬氣中氫氣的體積百分比為:0.1%;噴嘴的角度為45°。
步驟六:篩分:在氬氣為1.1個(gè)大氣壓的保護氣氛中篩分霧化粉體,得3D打印鈦合金粉體。

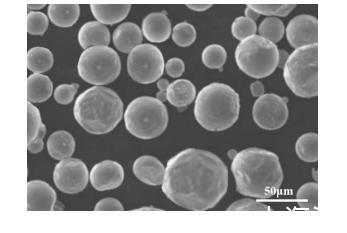

采用掃描電子顯微鏡對實(shí)施例1所制備的霧化粉體進(jìn)行形貌表征,結果如圖1所示。從圖1可以看出,霧化粉體的粒徑較小,較多的粒徑在50μm左右,在霧化粉體表面粘合有金屬摻雜劑。
所得3D打印鈦合金粉的氧增量為78ppm。
通過(guò)采用上述技術(shù)方案,金屬摻雜劑能夠在鈦合金氣霧化過(guò)程中較大程度的粘合在鈦合金表面。
小結:
1、采用氫氣混合氬氣為霧化氣體,在并對Ti-6Al-4V鈦合金摻雜比例的納米六硼化鐿和納米鉺,制備得到低氧超細的3D打印鈦合金粉體,粒徑在5-80μm之間,其中,粒徑小于53微米的粉末率可達56%。
2、采用氫氣混合氬氣為霧化氣體,通過(guò)氫氣來(lái)弱化鈦合金熔體的表面張力和粘度,使其更容易分散成更細的液滴,得到更小粒徑的粉體,同時(shí)也起到了降低霧化粉體增氧量的作用;通過(guò)添加比例的納米六硼化鐿和納米鉺,使納米六硼化鐿和納米鉺在鈦合金氣霧化過(guò)程中粘合在鈦合金表面,從而改善其3D打印件的力學(xué)性能。
3、此生產(chǎn)方法制得的3D打印鈦合金粉體氧增量低、細粉率高,以此制備的3D打印件具有較好的硬度、拉伸屈服強度、抗拉強度和伸長(cháng)率等力學(xué)性能。
