2.4.2泡沫體積穩定性（FVS）

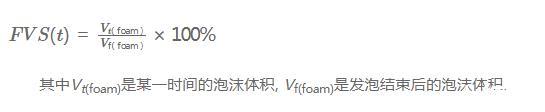

采用泡沫體積穩定性（FVS）參數對泡沫行為進(jìn)行探究。FVS的計算公式如下：

其中Vt（foam）是某一時(shí)間的泡沫體積，Vf（foam）是發(fā)泡結束后的泡沫體積。

我們與文獻中結構相似的三種碳氫鏈段磷酸酯甜菜堿進(jìn)行了對比，它們的疏水鏈段分別為十二烷基、十四烷基和十六烷基，在質(zhì)量分數為0.25%時(shí)，三種化合物5 min時(shí)的FVS分別為98.1%,98.9%,99.4%。0.2%濃度下C72-MPB在5 min時(shí)的FVS為99.2%,表明了C72-MPB長(cháng)脂肪鏈的磷酸膽堿的FVS效果相當。

在實(shí)驗過(guò)程中我們觀(guān)測到7500 s之前，1 g/L和2 g/L濃度下C72-MPB泡沫高度接近。1 g/L濃度的C72-MPB泡沫高度隨時(shí)間平穩下降，而2 g/L濃度的C72-MPB泡沫高度隨時(shí)間驟降。測試結果顯示2 g/L濃度的C72-MPB泡沫的半衰期（tFVS 50%）為8215 s,而1 g/L濃度的C72-MPB泡沫的半衰期超過(guò)11770.1 s,遠大于2 g/L濃度。表明C72-MPB在1 g/L濃度下的泡沫穩定性?xún)?yōu)于2 g/L。

2.4.3泡沫綜合值F

泡沫綜合值F通過(guò)泡沫體積和半衰期來(lái)計算，公式如下：

通過(guò)測試得到1 g/L和2 g/L的C72-MPB的泡沫半衰期（見(jiàn)表4），計算出泡沫綜合值F分別為1.9×106 mL?s和1.4×106 mL?s（見(jiàn)表4），結果顯示1 g/L C72-MPB溶液的泡沫綜合性能更佳。

2.4.4泡沫液體穩定性（FLS）測試

泡沫液體穩定性（FLS）體現了泡沫維持液體和泡沫脫水的能力，計算公式如下：

其中，Vi（liq）是在氣體通過(guò)表面活性劑溶液生成泡沫前溶液的初始體積，Vf（liq）是氣體通過(guò)表面活性劑溶液生成泡沫后的體積，Vt（liq）是在一定的時(shí)間內的溶液體積。FLS=75%時(shí)所需時(shí)間即tFLS75%,是指從泡沫形成開(kāi)始到泡沫析出25%液體所需的時(shí)間，該值過(guò)小或者過(guò)大均會(huì )影響滅火效果：太小會(huì )導致泡沫迅速失水變成干泡，影響流動(dòng)性能；太大則表明析水緩慢，導致油面溫度下降變慢。實(shí)驗結果顯示質(zhì)量分數為1 g/L和2 g/L的C72-MPB溶液的tFLS75%分別為40.1 s和45.3 s（見(jiàn)表4）。1 g/L和2 g/L濃度的C72-MPB的液體含量見(jiàn)圖4c。

2.4.5平均氣泡面積

平均氣泡面積（M?B?A?）顯示了表面活性劑水溶液中泡沫尺寸隨時(shí)間的變化趨勢。測試結果顯示，1 g/L和2 g/L濃度的C72-MPB溶液初始時(shí)的平均氣泡面積分別為15604μm2和10515μm2,在1 g/L濃度下10000 s時(shí)的平均氣泡面積為2.4×106μm2,相同時(shí)間時(shí)2 g/L濃度下C72-MPB溶液的平均氣泡面積為2.9×106μm2（見(jiàn)表4）。1 g/L和2 g/L濃度的C72-MPB的M?B?A?隨時(shí)間變化見(jiàn)圖4d,不同時(shí)間下的氣泡形態(tài)如圖5。

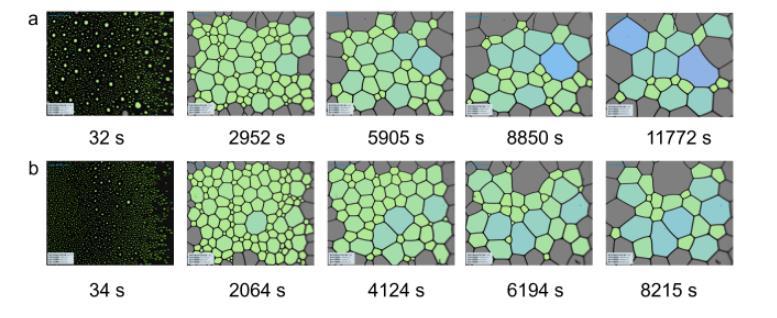

圖5（a）1 g/L C72-MPB和（b）2 g/L C72-MPB表面活性劑溶液從泡沫峰值高度后的不同時(shí)間的泡沫形態(tài)

2.5潤濕性研究

當液體放置在固體表面時(shí)，可以直接觀(guān)察到其靜態(tài)接觸角，當接觸角越小，其潤濕性越好。測試質(zhì)量分數為1 g/L濃度的C72-MPB和蒸餾水在PTFE表面上的接觸角，實(shí)驗結果分別為47°和124°,說(shuō)明在PTFE上，1 g/L濃度下C72-MPB有較好的潤濕性。觀(guān)察C72-MPB液滴形態(tài)隨時(shí)間變化，如圖6所示。

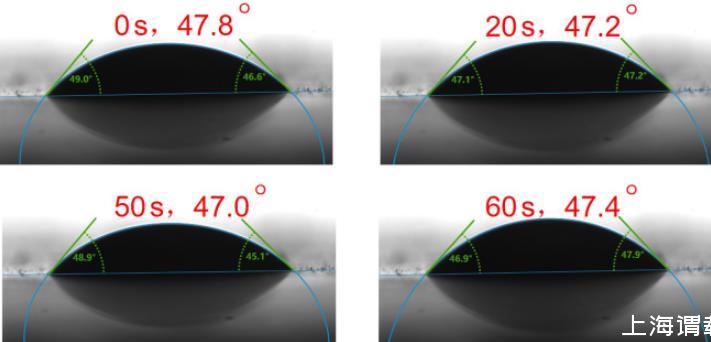

圖61 g/L的C72-MPB水溶液在PTFE上不同時(shí)間的潤濕狀態(tài)

2.6等電點(diǎn)、熱重分析和差示掃描量熱

通過(guò)zeta電位法測試C72-MPB氟磷酸膽堿的等電點(diǎn)為pH=5.61（zeta電位為0時(shí)的pH值）。

我們分別使用差示掃描量熱儀（DSC）和熱重分析法（TGA）測定C72-MPB氟磷酸膽堿熱量和重量相關(guān)量隨溫度升高的變化（圖7和圖8）。

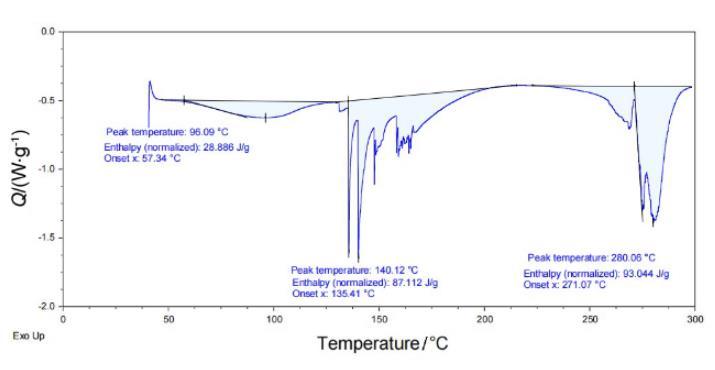

圖7 C72-MPB熱通量隨溫度的變化

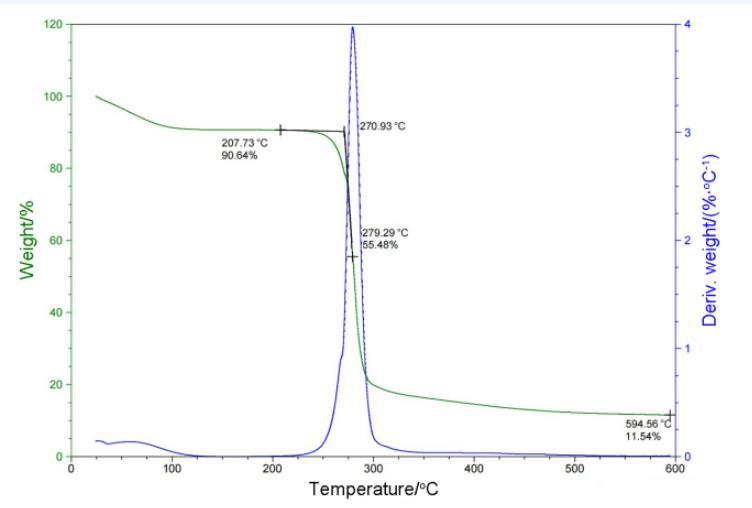

圖8 C72-MPB重量百分比隨溫度的變化

TGA圖中可以看到樣品的失重主要集中在100℃以下和250℃到300℃，DSC圖中可以看出樣品的吸熱主要有三個(gè)區域，分別在100℃以下，140——170℃和260——300℃。結合TGA和DCS來(lái)看，在溫度100℃以下部分是少量溶劑及產(chǎn)物中的水蒸發(fā)，溫度達到140℃時(shí)，DSC中有吸熱峰，但TGA曲線(xiàn)沒(méi)有變化，說(shuō)明產(chǎn)物發(fā)生相變，從固體轉變?yōu)橐后w，直到250℃左右開(kāi)始失重，最終仍有11.54%固體剩余證明一定存在分解現象并產(chǎn)生固體產(chǎn)物，結合DSC圖中有多個(gè)吸熱峰來(lái)看推測是產(chǎn)物有多步分解，也不排除存在部分的汽化失重的可能性。

3結論

本文設計合成了一種C72-MPB氟醚磷酸膽堿表面活性劑，測試了其在水溶液中的一系列表面活性性能、泡沫性能、潤濕性能、等電點(diǎn)、DSC和TGA等。實(shí)驗結果表明C72-MPB氟醚磷酸膽堿具有表面張力低、泡沫性能與潤濕性能好等一系列優(yōu)勢，為氟醚磷酸膽堿在生物醫藥領(lǐng)域和日化品領(lǐng)域的應用提供理論基礎。
