合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 篩板萃取塔中液滴行為的影響因素，篩板對界面張力體系液滴有何作用
> 磺酸基團修飾水滑石LB復合薄膜自組裝機理及酸致變色特性（二）
> 新設計的拼接式固相萃取柱完美解決萃取柱出現空氣栓塞問(wèn)題
> 觸感點(diǎn)陣文字盲人印刷時(shí)，如何控制UV油墨表面張力流平時(shí)間
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（二）
> 為什么水與油互不相溶？
> 新水性丙烯酸乳液原膠（水性壓敏膠）配方、制備步驟及優(yōu)勢
> 納米氧化鋁可提高BOPP薄膜表面張力，增強薄膜印刷適用性
> 基于黑磷納米片及有機小分子組裝單元的有序LB膜制備與性能研究
> 促使液體表面收縮的力叫做表面張力
推薦新聞Info
-
> 液滴爆炸現象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現象影響參數（三）
> 液滴爆炸現象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現象影響參數（二）
> 液滴爆炸現象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現象影響參數（一）
> 煤油的界面張力多少合適，煤油表面張力與溫度對照表
> 分析天平和微量天平的區別，微量天平可以摔壞嗎
> 肺泡表面張力的抽吸作用與方向示意圖
> 臨界表面張力、噴霧距離等對成熟期煙草農藥霧滴附著(zhù)關(guān)鍵指標的影響——結果與討論、結論
> 臨界表面張力、噴霧距離等對成熟期煙草農藥霧滴附著(zhù)關(guān)鍵指標的影響——摘要、材料與方法
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（四）
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（三）
釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應條件及表面張力測定（三）
來(lái)源：北京化工大學(xué)學(xué)報（自然科學(xué)版） 瀏覽 105 次 發(fā)布時(shí)間:2025-03-14
2.3反應條件優(yōu)化
根據以上單因素影響的分析結果，本文采用正交試驗優(yōu)化BEOTSS的合成工藝條件。以反應時(shí)間（A）、反應溫度（B）、n（BEO）∶n（MDHM）（C）、催化劑用量（D）為影響因素，MDHM轉化率為評價(jià)指標，采用L9（34）進(jìn)行正交試驗，因素水平見(jiàn)表2，試驗方案及結果見(jiàn)表3。

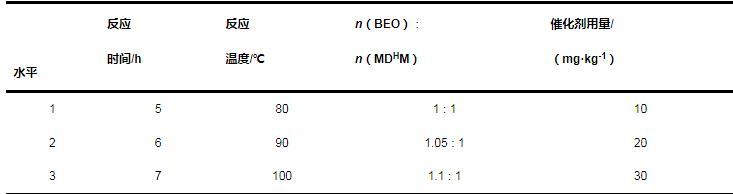

表2正交試驗的因素水平

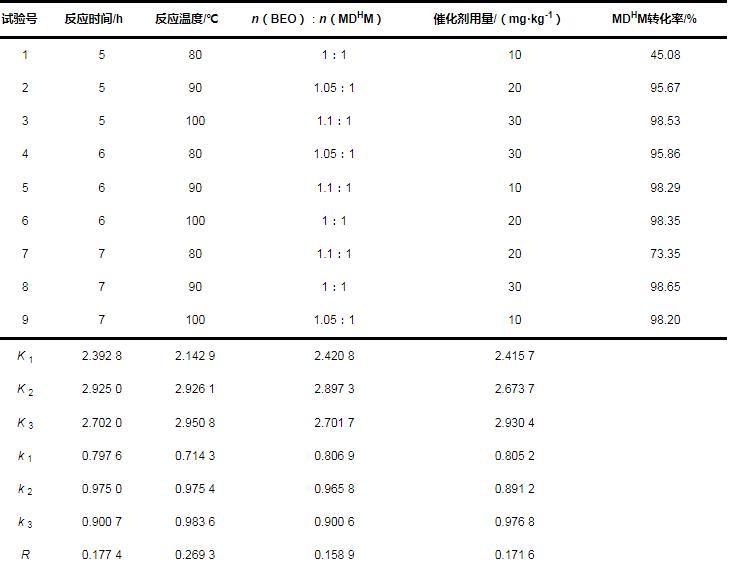

表3正交試驗方案及結果
根據極差R的大小，確定各因素對反應轉化率影響的大小順序為：反應溫度B＞反應時(shí)間A＞催化劑用量D＞原料配比C。通過(guò)正交試驗結果確定釕催化合成工藝的最優(yōu)方案為A 2 B 3 C 2 D 3，即反應時(shí)間6.0 h、反應溫度100℃、n（BEO）∶n（MDHM）為1.05∶1、催化劑用量30 mg/kg。
為驗證工藝的穩定性，在以上優(yōu)化條件下進(jìn)行3次重復實(shí)驗，測得MDHM轉化率分別為99.00%、99.02%、99.05%，實(shí)驗結果相差不大，表明該合成工藝可行。
2.4 BEOTSS的結構表征結果
2.4.1紅外光譜
圖6（a）為BEOTSS的紅外譜圖。圖中，3 432 cm-1處的吸收峰為CH2OH中—OH的伸縮振動(dòng)峰，1 630 cm-1的吸收峰為目標產(chǎn)物中C=C的伸縮振動(dòng)峰；2 960 cm-1和2 875 cm-1處的吸收峰分別為—CH3和—CH2—中C—H鍵的伸縮振動(dòng)峰；1 260 cm-1、842 cm-1和752 cm-1處的吸收峰為—OSi（CH3）3的特征峰；1 065 cm-1處的吸收峰為聚醚基中C—O—C的伸縮振動(dòng)峰，它與1 020~1 080 cm-1處特有的Si—O—Si伸縮振動(dòng)峰部分重疊，引起Si—O—Si峰形發(fā)生不對稱(chēng)變化；1 353 cm-1和1 406 cm-1處的吸收峰為—CH2—中C—H鍵的變形振動(dòng)峰。圖6（b）為原料與產(chǎn)物的紅外譜圖比較。圖中，3 432 cm-1處的吸收峰為—OH基團的特征峰，原料BEO與產(chǎn)物BEOTSS都有此峰，說(shuō)明BEO的羥基沒(méi)有與Si—H反應。MDHM中2 153 cm-1處的吸收峰為Si—H基團的特征峰，而B(niǎo)EO與BEOTSS均沒(méi)有此峰，說(shuō)明Si—H加成到BEO的C≡C鍵，形成C=C雙鍵（其特征峰在1 630 cm-1處）。以上結果表明本研究成功合成了目標產(chǎn)物BEOTSS。

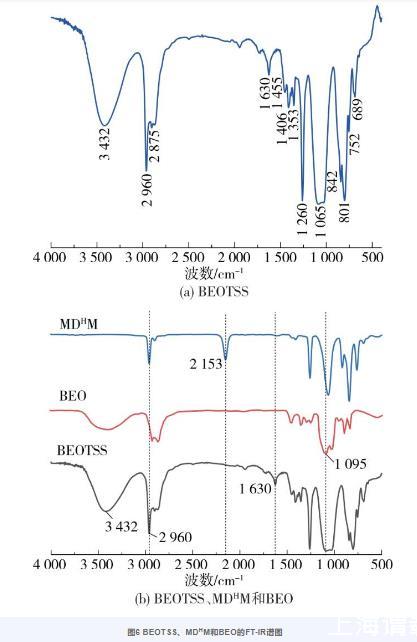

圖6 BEOTSS、MDHM和BEO的FT-IR譜圖
2.4.2 1H-NMR譜圖
圖7為BEOTSS的1H-NMR譜圖。根據譜圖中的化學(xué)位移及積分數據確定化合物中各基團的氫歸屬，得到以下結果：1H-NMR（400 MHz，CDCl3），δ=6.24~6.16（m，—C=CH—，1H），4.17（m，—CH 2CCHCH 2—，4H），3.72（d，J=5.6 Hz，—CH 2—OH，4H），3.54（t，J=14.6 Hz，—O—CH 2—，4H），0.21（s，—Si（CH 3）3，18H），0.18（s，—SiCH 3，3H）。由于使用氘代氯仿作為溶劑，產(chǎn)物中的2個(gè)—OH為活潑氫，在譜圖中沒(méi)有出峰，同時(shí)結合紅外譜圖分析，進(jìn)一步證明本研究成功合成了目標化合物BEOTSS。

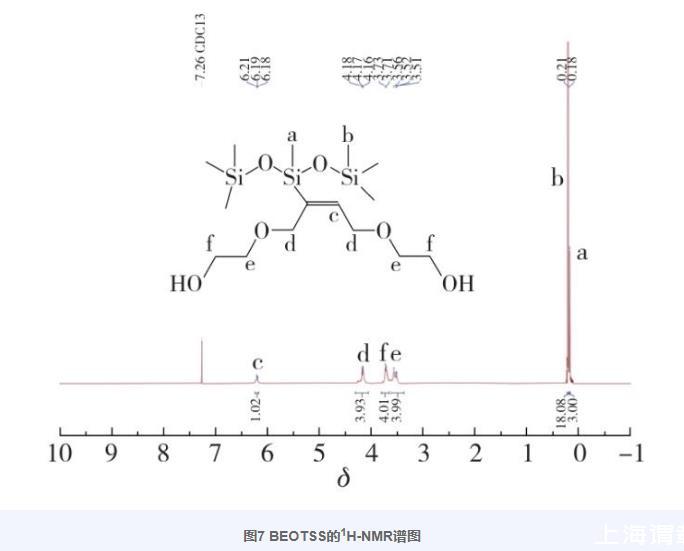

圖7 BEOTSS的1H-NMR譜圖
2.5 BEOTSS的界面性能
表4為25℃下0.1%BEOTSS水溶液的表面張力，由表4可知，BEOTSS的平均表面張力為22.5 mN/m。圖8為BEOTSS的平衡表面張力與濃度對數的關(guān)系曲線(xiàn)。經(jīng)計算，得到BEOTSS的表面活性參數如下：c CMC=4.9×10-5 mol/L，γCMC=22.5 mN/m，Γmax=6.0×10-6 mol/m2，α=0.28 nm2，所得α值與文獻［1］報道的三硅氧烷表面活性劑分子的α
（0.31 nm2）接近，說(shuō)明被吸附的分子形成緊密的單分子層，界面上單個(gè)表面活性劑分子所占的平均面積只取決于傘型三硅氧烷的結構和尺寸，屬于多甲基結構在水表面緊密排列［1］。自由能ΔGθ為負值（-34.5 kJ/mol），表明此表面活性劑在水溶液中形成膠束的過(guò)程可自發(fā)進(jìn)行。由以上結果可以看出，BEOTSS表面活性劑在濃度很低時(shí)即可顯著(zhù)降低水的表面張力，表明此類(lèi)三硅氧烷化合物是一種非常有效的表面活性劑。

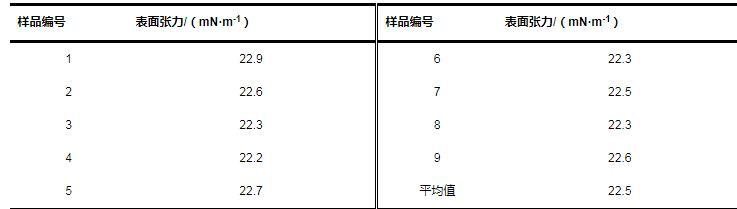

表4 0.1%BEOTSS水溶液的表面張力（25℃）

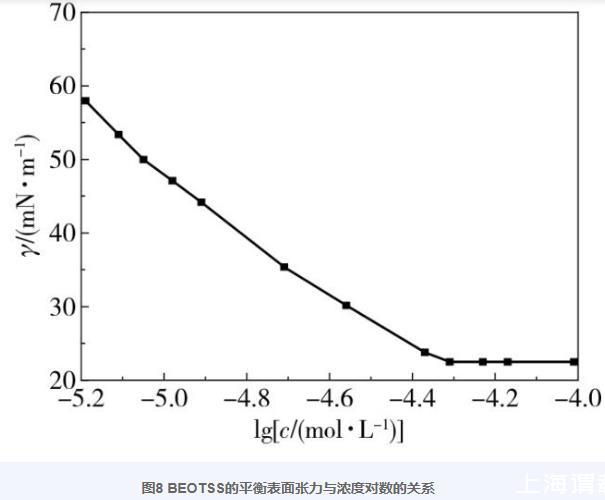

圖8 BEOTSS的平衡表面張力與濃度對數的關(guān)系
3結論
（1）以三氯化釕為催化劑，BEO和MDHM為原料，成功合成了目標產(chǎn)物BEOTSS；采用正交試驗優(yōu)化了催化反應條件：催化劑用量30 mg/kg，n（BEO）∶n（MDHM）為1.05∶1，反應時(shí)間6.0 h，反應溫度100℃，在此工藝條件下MDHM轉化率可達99%。
（2）25℃下0.1%BEOTSS水溶液的表面張力為22.5 mN/m，臨界膠束濃度為4.9×10-5 mol/L，表明BEOTSS在濃度很低時(shí)可顯著(zhù)降低水的表面張力，具有優(yōu)良的表面活性。
