表面張力儀、界面張力儀廠(chǎng)家介紹泡沫滅火劑、水系滅火劑等流體型滅火劑產(chǎn)品表面張力測量方法以及測量過(guò)程中容易出現的各種誤差，對其產(chǎn)生的原因進(jìn)行分析?？赏ㄟ^(guò)恒溫水域或低溫試驗槽等控溫裝置確保測量溫度在合理的范圍內，盡量減小溫度造成的測量誤差。應保證測量中泡沫溶液質(zhì)量分數的精確性；在測量時(shí)要注意保持銷(xiāo)金環(huán)的菰度和水平度，鉗全環(huán)使用后應注意清洗并高溫灼燒。

1、表面張力的測量

液體表面張力的測定方法分靜力學(xué)法和動(dòng)力學(xué)法。靜力學(xué)法有毛細管上升法、du Nouy環(huán)法、Wilhelmy盤(pán)法法等，動(dòng)力學(xué)法有震蕩射流法、毛細管波法等.迄今為止，實(shí)際生產(chǎn)中多采用靜力學(xué)測定方法。而在消防科技領(lǐng)域中，最常用來(lái)測量流體滅火劑產(chǎn)品表面張力的方法是吊環(huán)法，即duNoiiy環(huán)法。吊環(huán)法是一種直接測定被測液體表面張力，不需提供基準物質(zhì)表面張力的方法。因而具有精度較高、操作簡(jiǎn)便、結果直接等特點(diǎn)。吊環(huán)法測量原理。

如圖1所示，將一個(gè)用直徑為2r由鈕絲制成的內徑為2R'的圓環(huán)平置于液面，當圓環(huán)被向上緩慢提起時(shí)，在請修科孕與技術(shù)2013年3月第32卷第3期圓環(huán)的內外表面會(huì )形成與環(huán)表面相垂直的液膜，內外液膜表面張力的合力豎直向下與拉力平衡。當液膜被切斷的瞬間，設此時(shí)液體的表面張力為S總拉力與圓環(huán)重力的差為八則有式（1）。

f=2nR'a+2no{R'4-r）（1）

如果令R=R'+r,而且當該伯絲足夠細，與圓環(huán)的內徑2R'相比,可以將其直徑2r忽略為零的話(huà)，則式（1）可以改寫(xiě)為式（2）。

(2)

對于拉力f的測量，一般利用電阻應變片來(lái)實(shí)現表面張力的非電量電測，提高實(shí)驗系統的穩定性和準確度，并實(shí)現自動(dòng)化測量，既利用吊環(huán)法并結合計算機實(shí)現自動(dòng)化測量。

但是，由于液膜有一定的厚度，同時(shí)由于上拉環(huán)也將帶起若干液體，并且環(huán)的半徑和被拉起的液膜的半徑稍有不同，所以吊環(huán)法的精度稍低，但是應用很方便，不僅可以測量氣一液界面的表面張力，也可以測量液一液界面張力。對于外力，可以使用螺旋秤或者傳感器測量，當然圓環(huán)要相當平整，通常用鉗或含10%錠的鉗制成。

2、測量中的誤差分析

筆者對流體型滅火劑產(chǎn)品表面張力測量過(guò)程中可能出現的幾種誤差進(jìn)行分析，并提出可供參考的避免誤差發(fā)生的方法。

2.1、溫度影響造成的誤差

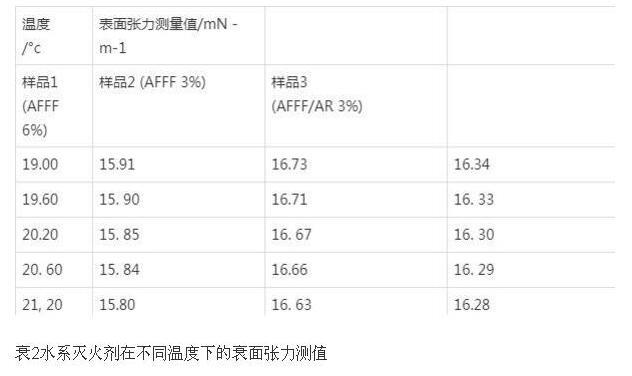

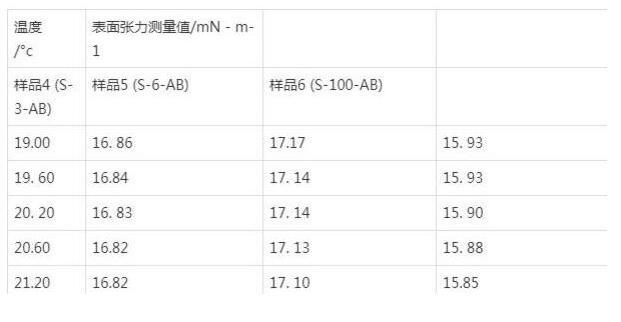

溫度條件對于液體表面張力存在著(zhù)很大的影響。大量試驗數據表明，液體的表面張力會(huì )隨著(zhù)溫度的升高而降低。通過(guò)對一系列流體滅火劑產(chǎn)品，包括不同配比的泡沫滅火劑（成膜型）、水系滅火劑等樣品進(jìn)行測試，可以清晰地從表1、表2中看出，溫度的變化對流體型滅火剤的表面張力存在一定程度的影響。
