紙都壓破了，版都快冒煙了，電化鋁還是燙不上？這個(gè)問(wèn)題對于燙金行業(yè)的老師傅不是個(gè)新鮮事，時(shí)不時(shí)會(huì )遇上。解決的辦法主要有兩種：

一、更換適配的電化鋁；

二、承印基材上印刷一層適合電化鋁燙印的光油（或某種涂料），然后再正常燙印。

我們來(lái)簡(jiǎn)單分析一下這兩種方法背后的機理。

首先回顧一下?tīng)C金的原理，燙金簡(jiǎn)單來(lái)說(shuō)就是熱轉?。釅恨D移印刷），就是利用加熱加壓的印版（燙金版）將電化鋁的轉移層（轉移層包括：脫離層、染色層、鍍鋁層、膠粘層）轉印到承印物上?；竟に嚲褪?，在加壓、加溫下，電化鋁受熱后脫離層的有機硅樹(shù)脂和膠粘層的熱熔樹(shù)脂融化，整個(gè)轉移層脫離基膜并轉移到承印物表面。

如果壓力足夠了，溫度也足夠了，但還是燙不上，可能問(wèn)題出在膠粘層與承印物之間的配合上，也就是電化鋁的膠粘層與承印物表面的親和力出了問(wèn)題。從本質(zhì)上說(shuō)，電化鋁轉移到承印物上的過(guò)程是一個(gè)粘接的過(guò)程，當然這是一個(gè)需要加熱粘接的過(guò)程，所以我們跳出燙金小圈子，先來(lái)看看膠水粘接的機理。

膠水粘接作用的形成，有兩個(gè)基本條件：一是潤濕性，二是粘合力。

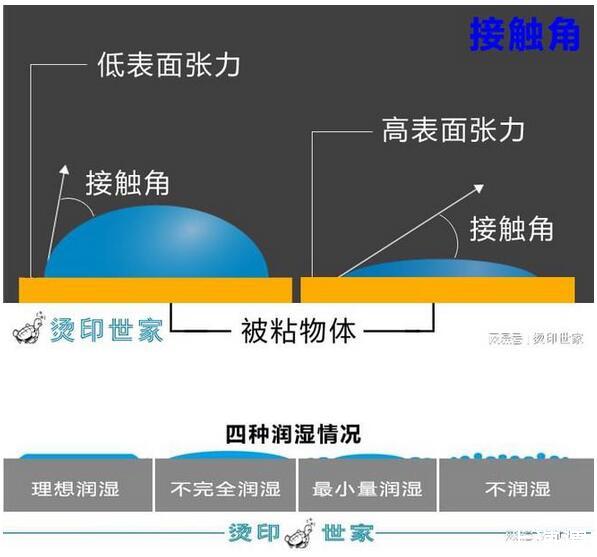

一、潤濕性，是液體在固體表面的鋪展現象，也就是液體對固體的親和性。兩者間的接觸角越小，固體表面就越容易濕潤。潤濕性主要由膠粘劑和被粘物的表面張力所決定。如果膠粘劑的表面張力等于或小于被粘物的表面張力時(shí)，膠粘劑可以較好地潤濕被粘合的表面，良好的潤濕性為良好地粘接打下了基礎。

二、粘接力，膠粘劑對被粘物的潤濕只是粘接的前提，要達到粘接的目的，還必須形成粘接力才行。粘接力是指膠粘劑與被粘物之間的連接力，粘接力是膠粘劑與被粘物在界面上的作用力或結合力，包括機械嵌合力、分子間力和化學(xué)鍵等。

粘接作用的形成，潤濕是先決條件，粘接力是決定因素。

沒(méi)有適當的潤濕，膠粘劑就無(wú)法鋪展在粘接面上，也就是無(wú)法形成足夠量的粘接界面。

為了獲得良好的潤濕，膠粘劑的表面張力必須等于或小于被粘接物的表面張力。

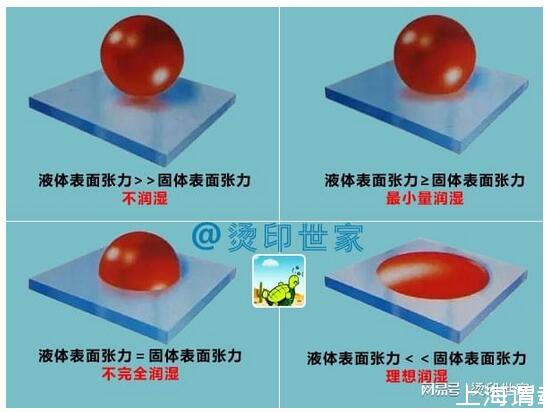

下圖直觀(guān)演示了四種潤濕情況：

印刷行業(yè)一般用達因值來(lái)表示承印物表面的張力值，可反映出該承印物的印刷適印性。

什么是達因值：

達因值是一個(gè)通俗叫法，準確的說(shuō)應該是表面張力系數，表面張力的單位在SI制（國際單位制）中為牛頓/米（N/m），但仍常用達因/厘米（dyn/cm），1dyn/cm=1mN/m。綜上所述，達因值其實(shí)是達因/厘米的俗稱(chēng)，表述的是表面張力系數的大小。

達因值在印刷中的應用：

達因值可反映承印物的適印性，選用的油墨要與之接近并略低于才能達到最好的印刷效果。

對于承印物為電暈處理的薄膜材料，要達到良好的油墨潤濕，達因值通常需要38達因以上，低于36達因就容易出現掉墨問(wèn)題，這一問(wèn)題的實(shí)質(zhì)是承印物的表面張力問(wèn)題。

如何測量達因值：

達因筆是一種簡(jiǎn)便的測量表面張力的方法，常用于快速檢查PE和PP以及大多數非吸收性基材的表面張力。達因筆有36、38、40、42、44等各種規格，其表達的就是相應的表面張力系數。

如何使用達因筆：

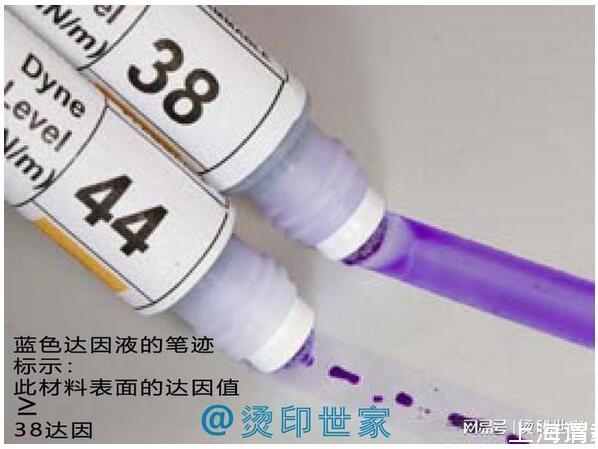

使用時(shí)，只需將達因筆劃過(guò)材料表面，液體要么在表面上形成連續的薄膜，要么又會(huì )卷回液滴。如果達因測試液作為薄膜保留3秒或更長(cháng)時(shí)間，則材料將具有該墨水的表面張力。如果達因測試液在不到1秒的時(shí)間內回流到液滴中，則材料的表面張力低于該墨水的表面張力。

燙印對于承印基材的達因值要求：

對于燙金而言，一般承印基材表面的張力應不低于38達因，達到或超過(guò)40被認為是理想的，這樣的表面才能獲得滿(mǎn)意的燙印效果。如果達因水平低于38，則電化鋁不會(huì )正常轉移。所以燙印機臺應常備36、38、40三種規格的達因筆。

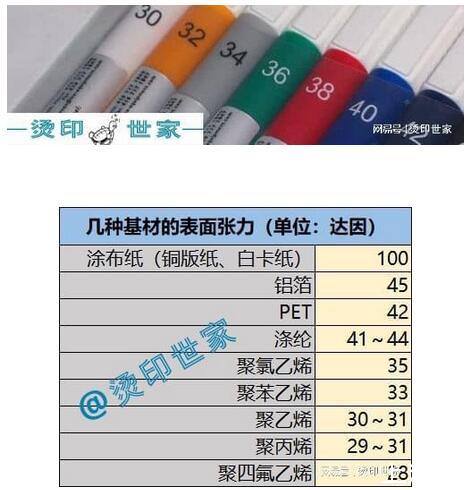

從上表中可以看出，為什么白卡紙上的燙印效果要比復合卡紙好，因為白卡紙上的表面張力大。

各位燙印師傅們，以后再遇到燙不上的情況，拿出達因筆測試一下承印物表面的達因值吧。
