摘要：合成了雙頭基多氟烷基兩親杯芳烴化合物1和2，利用表面壓一面積(π-A)等溫線(xiàn)、壓縮/擴張循環(huán)等溫線(xiàn)與膜穩曲線(xiàn)研究了他們在空氣/水相界面的成膜性能，并用紫外光譜和原子力顯微鏡對組裝的LB膜進(jìn)行了結構表征。結果表明：化合物1和2在空氣/水相表面均能很好的形成穩定的Langmuir膜，取代基碳原子數的增加使得化合物2的Langmuir膜單分子面積增加，崩潰壓相應減少，組裝的LB膜均為H-聚集體，結構均勻，穩定性好。

Langmuir-Blodgett膜技術(shù)(LB膜)是一種精確控制薄膜厚度和分子排列的單分子膜沉積技術(shù)，即在水氣界面上能將成膜材料分子加以緊密有序地排列，形成單分子層，然后再轉移到固體襯底上的制膜技術(shù)，利用該技術(shù)可以將功能化合物的光學(xué)、電磁學(xué)、分子識別與催化等性質(zhì)轉移到膜材料中。杯芳烴是繼環(huán)糊精、冠醚之后出現的第三代超分子主體分子,它具有空腔可調節,構象可變換,并易于化學(xué)改性和修飾等特點(diǎn)，特別是對它進(jìn)行適當修飾以后的化合物在材料化學(xué),配位化學(xué),生物化學(xué)等領(lǐng)域表現出潛在的應用前景與研究?jì)r(jià)值?；谏鲜稣J識最近我們合成了雙頭基多氟烷基兩親杯芳烴化合物1和2(圖1)，并對該化合物在空氣/水相界面的成膜性能以及LB膜的結構進(jìn)行了研究。

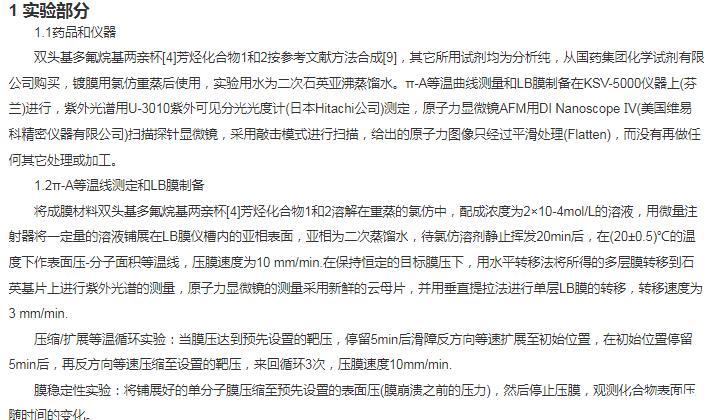

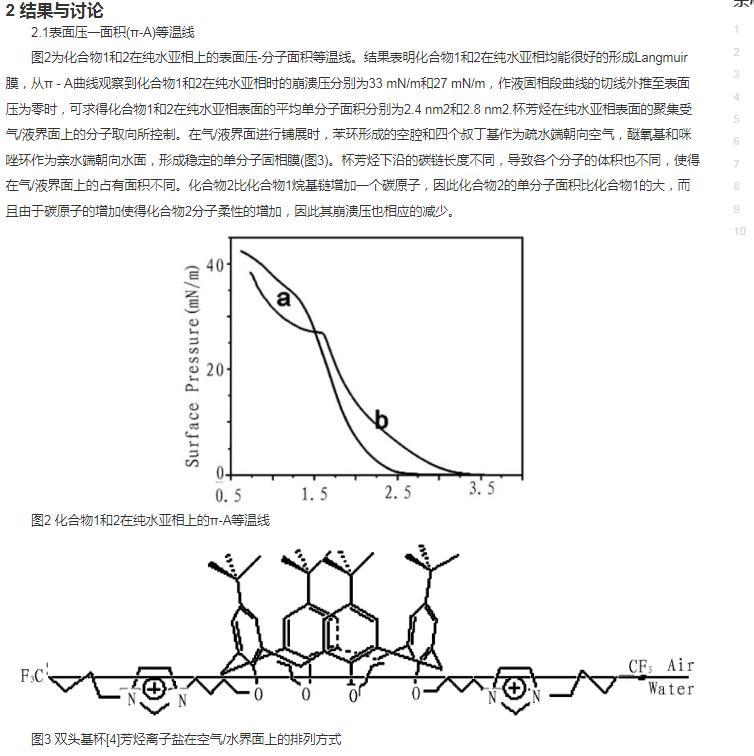

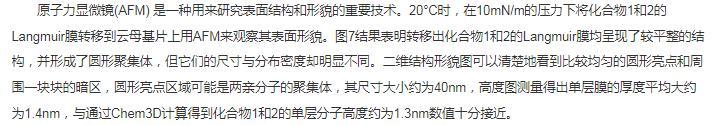

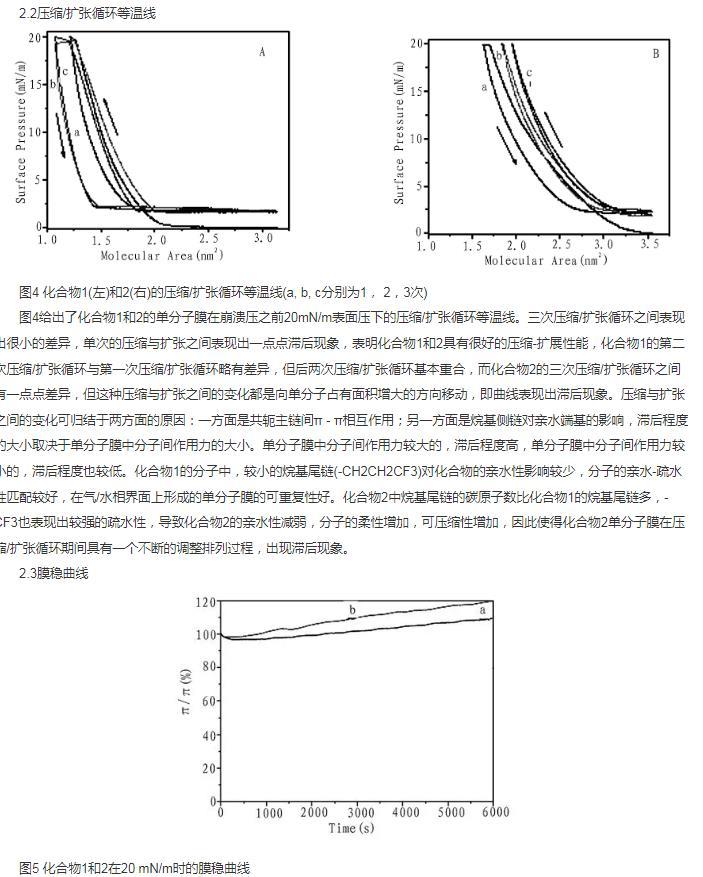

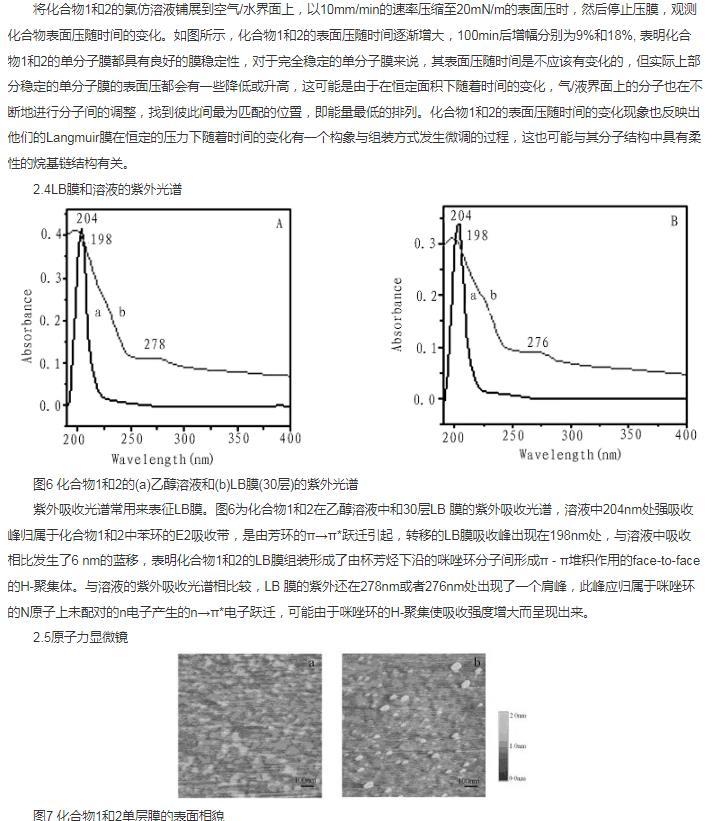

結論

合成了雙頭基多氟烷基兩親杯芳烴化合物1和2，并對該化合物在空氣/水相界面的成膜性能進(jìn)行了研究，利用表面壓一面積(π-A)等溫線(xiàn)、壓縮/擴張循環(huán)等溫線(xiàn)與膜穩曲線(xiàn)，紫外光譜和原子力顯微鏡對組裝的LB膜進(jìn)行了結構表征，表明化合物1和2在空氣/水相表面均能很好的形成穩定的Langmuir膜，取代基碳原子數的增加使得化合物2的Langmuir膜單分子面積增加，崩潰壓相應減少，組裝的LB膜均為H-聚集體，結構均勻，穩定性好。
