合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 吡蟲(chóng)啉藥液、 阿維菌素、苦參堿表面張力與接觸角的關(guān)系
> 不同種類(lèi)與濃度的無(wú)機鹽氯化物對麥胚脂肪酶油-水界面特性的影響(一)
> 新設計的拼接式固相萃取柱完美解決萃取柱出現空氣栓塞問(wèn)題
> 克拉瑪依油田:陰陽(yáng)離子表面活性劑復配體系可實(shí)現超低界面張力
> 從哪些方面可以體現出酶特異性地結合某種物質(zhì)?
> 超低軌衛星環(huán)境效應研究也會(huì )用到超微量天平?
> 表面張力的定義
> 界面張力作用下開(kāi)發(fā)MAPbBr3鈣鈦礦單晶制備方法
> 基于表面張力理論分析激光熱應力彎折區形貌的影響因素及形成原因
> 新煙堿類(lèi)殺蟲(chóng)劑發(fā)展概述
推薦新聞Info
-
> 石油磺酸鹽中有效組分的結構與界面張力的關(guān)系
> 乙醇胺與勝坨油田坨28區塊原油5類(lèi)活性組分模擬油的動(dòng)態(tài)界面張力(二)
> 乙醇胺與勝坨油田坨28區塊原油5類(lèi)活性組分模擬油的動(dòng)態(tài)界面張力(一)
> ?全自動(dòng)表面張力儀無(wú)法啟動(dòng)、讀數不穩定等常見(jiàn)故障及解決方法
> 混合型烷醇酰胺復雜組成對油/水界面張力的影響規律(二)
> 混合型烷醇酰胺復雜組成對油/水界面張力的影響規律(一)
> 懸滴法測量液體表面張力系數的測量裝置結構組成
> 多晶硅蝕刻液的制備方法及表面張力測試結果
> 高溫多元合金表面張力的計算方法及裝置、設備
> 納米生物質(zhì)體系性能評價(jià)及驅油特性實(shí)驗研究
電化學(xué)氧化對液態(tài)金屬表面張力的影響機制:表面張力可隨電位變化
來(lái)源:Jerry 液態(tài)金屬FM 瀏覽 117 次 發(fā)布時(shí)間:2024-11-07
液態(tài)金屬的表面張力是決定其應用性能的關(guān)鍵因素之一?,F有研究表明,通過(guò)電化學(xué)氧化可以顯著(zhù)降低液態(tài)鎵銦合金的表面張力,這不僅能改變其形態(tài),還可能賦予其新的功能特性。此外,液態(tài)金屬的電化學(xué)行為在電池電極材料、電化學(xué)電容器等領(lǐng)域也得到了深入研究,因為這種材料能夠在表面氧化或還原的過(guò)程中調控其界面特性和反應活性。
電化學(xué)氧化作用可以誘導液態(tài)金屬表面生成不同的氧化物或氫氧化物薄層,而這種表面變化對界面張力的影響非常顯著(zhù)。例如,研究發(fā)現,氧化鎵薄膜會(huì )在特定的電位下破裂并溶解,使得液態(tài)金屬的表面張力急劇下降。通過(guò)控制電化學(xué)氧化的電位,能夠在微觀(guān)層面實(shí)現液態(tài)金屬的“開(kāi)關(guān)”效應,有望用于開(kāi)發(fā)可控液態(tài)金屬元件。
近日,Michael D.Dickey教授團隊針對鎵銦合金在強堿性條件下的電化學(xué)氧化過(guò)程進(jìn)行了系統分析,深入探討了電化學(xué)氧化對液態(tài)金屬表面張力的影響機制。作者采用線(xiàn)性?huà)呙璺卜ǎ↙SV)、循環(huán)伏安法(CV)和電流-電壓時(shí)序分析等電化學(xué)技術(shù),以1 M氫氧化鈉(NaOH)溶液為電解液,在電化學(xué)氧化過(guò)程中實(shí)時(shí)測量鎵銦合金液滴的電流和界面張力變化,通過(guò)圖像分析軟件進(jìn)行液滴形狀測量,從而得到其在不同電位下的界面張力值。相關(guān)研究成果以The Role of Electrochemical Oxidation on the Interfacial Tension of Eutectic Gallium Indium為題發(fā)表在A(yíng)CS Electrochemistry.研究發(fā)現,根據電位的不同,鎵銦合金在電化學(xué)氧化過(guò)程中表現出六個(gè)獨特的反應區域,每個(gè)區域對應著(zhù)不同的界面現象和表面張力變化:
非氧化區域:在開(kāi)路電位以下,液態(tài)金屬界面保持高張力狀態(tài),接近金屬本體張力,因為表面氧化層在高堿性環(huán)境中迅速溶解,無(wú)法形成穩定的氧化皮膜。
初始氧化區域:在略高于開(kāi)路電位時(shí),鎵開(kāi)始發(fā)生氧化反應,但生成的氧化物不在表面堆積,而是持續溶解,因此表面張力沒(méi)有明顯降低。鈍化薄膜形成:隨著(zhù)電位繼續升高,鎵表面逐漸形成一層薄的氧化膜,電流開(kāi)始下降,表面逐漸進(jìn)入鈍化狀態(tài),推測該薄膜為鎵氧化物的水合物薄層。
鈍化膜破裂:在更高的電位下,表面鈍化膜開(kāi)始分解,界面張力迅速下降,表明表面氧化物膜不再穩定,開(kāi)始被溶解并形成新的界面形態(tài)。
穩定氧化階段:在這一電位范圍內,氧化鎵物種形成溶解平衡,表面張力隨電位線(xiàn)性下降,金屬液滴的形狀變得更加不穩定并開(kāi)始形成枝狀結構等復雜形態(tài)。
再鈍化階段:在更高電位下,表面部分重新鈍化,表面張力略有回升,液滴變形的趨勢得到一定抑制,推測是表面形成了新的氧化層薄膜。
通過(guò)這些實(shí)驗和電化學(xué)分析,作者不僅展示了鎵銦合金在電化學(xué)氧化過(guò)程中的界面變化,還進(jìn)一步揭示了表面張力隨電位變化的規律。這一研究為控制液態(tài)金屬的表面特性提供了新思路,未來(lái)有望應用于開(kāi)發(fā)可精確控制的柔性電子元件、液態(tài)金屬傳感器及微流體操控系統。

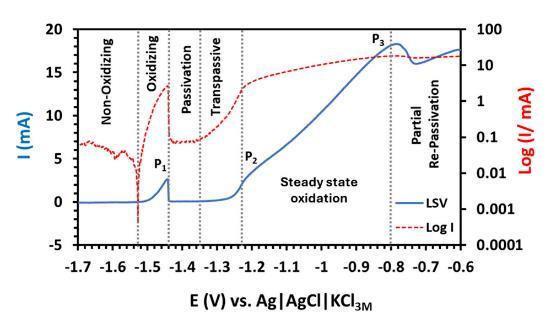

圖1電化學(xué)線(xiàn)性?huà)呙璺矆D(LSV,藍色實(shí)線(xiàn))及液滴電流的對數圖(紅色虛線(xiàn)),針對1 M NaOH中的鎵銦合金,掃描速率為0.5 mV/s。垂直虛線(xiàn)將圖中標記的六個(gè)反應區域區分開(kāi)來(lái),標記出三個(gè)氧化峰P1、P2和P3。

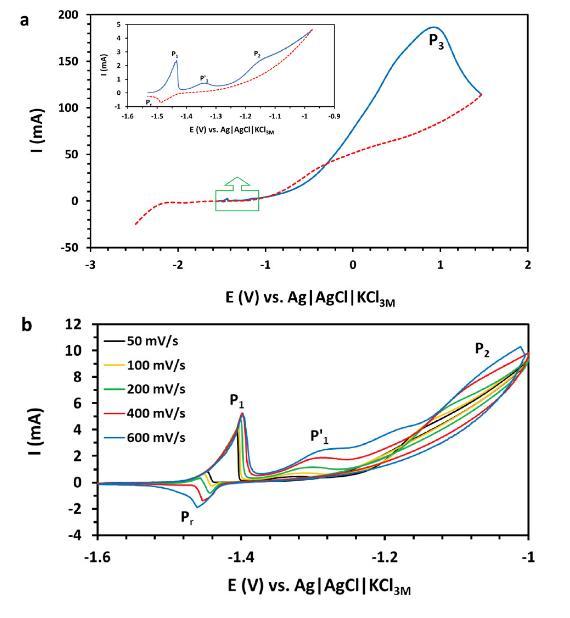

圖2(a)在300 mV/s掃描速率下,鎵銦合金液滴在1 M NaOH中的循環(huán)伏安圖。(b)不同掃描速率(50至600 mV/s)下的鎵銦合金液滴循環(huán)伏安圖。

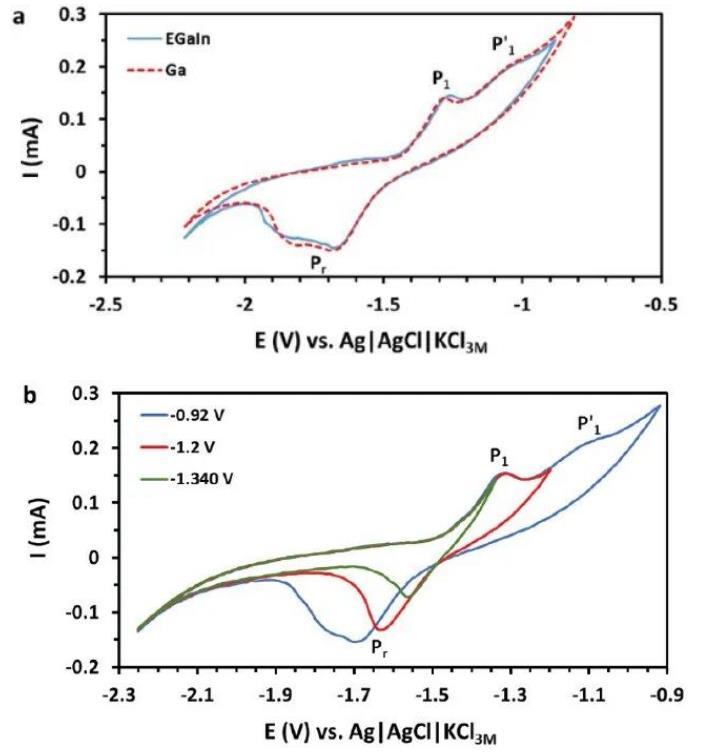

圖3(a)鎵銦合金(藍色實(shí)線(xiàn))與純鎵(紅色虛線(xiàn))在1 M NaOH中以16000 mV/s的高掃描速率記錄的快速掃描循環(huán)伏安圖。(b)鎵銦合金在不同電位窗口下的快速掃描循環(huán)伏安圖。圖例中列出了每個(gè)掃描的最大電位,掃描速率為16000 mV/s。橙色圓圈標記處顯示了與第一次電子轉移反應(Ga到Ga+)相關(guān)的微小肩峰。

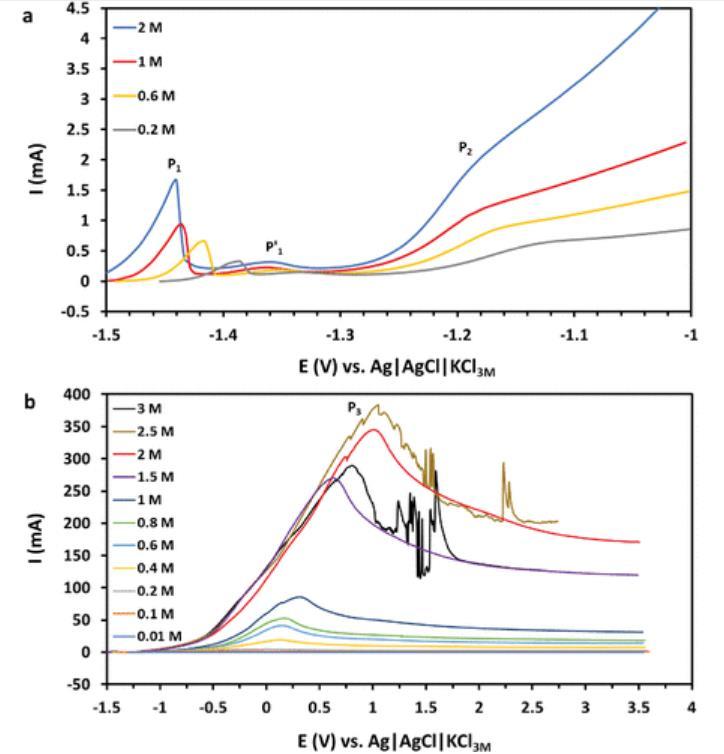

圖4(a)鎵銦合金在不同濃度NaOH中的近鈍化區伏安圖。(b)鎵銦合金在不同濃度NaOH中的完整線(xiàn)性?huà)呙璺矆D,掃描速率為100 mV/s。

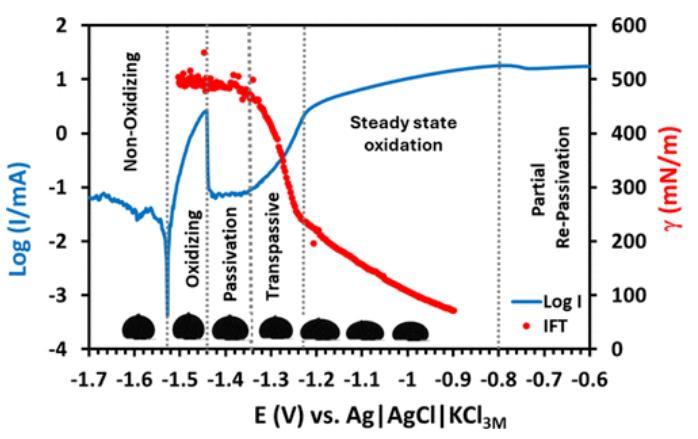

圖5電流的對數圖(藍色實(shí)線(xiàn))與液態(tài)金屬界面張力(IFT,紅色虛線(xiàn))隨電位變化的關(guān)系。鎵銦合金液滴的體積為0.025 mL,電位掃描速率為1 mV/s。
