合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 吡蟲(chóng)啉藥液、 阿維菌素、苦參堿表面張力與接觸角的關(guān)系
> 不同種類(lèi)與濃度的無(wú)機鹽氯化物對麥胚脂肪酶油-水界面特性的影響（一）
> 新設計的拼接式固相萃取柱完美解決萃取柱出現空氣栓塞問(wèn)題
> 克拉瑪依油田：陰陽(yáng)離子表面活性劑復配體系可實(shí)現超低界面張力
> 從哪些方面可以體現出酶特異性地結合某種物質(zhì)？
> 超低軌衛星環(huán)境效應研究也會(huì )用到超微量天平？
> 表面張力的定義
> 界面張力作用下開(kāi)發(fā)MAPbBr3鈣鈦礦單晶制備方法
> 基于表面張力理論分析激光熱應力彎折區形貌的影響因素及形成原因
> 新煙堿類(lèi)殺蟲(chóng)劑發(fā)展概述
推薦新聞Info
-
> 石油磺酸鹽中有效組分的結構與界面張力的關(guān)系
> 乙醇胺與勝坨油田坨28區塊原油5類(lèi)活性組分模擬油的動(dòng)態(tài)界面張力（二）
> 乙醇胺與勝坨油田坨28區塊原油5類(lèi)活性組分模擬油的動(dòng)態(tài)界面張力（一）
> ?全自動(dòng)表面張力儀無(wú)法啟動(dòng)、讀數不穩定等常見(jiàn)故障及解決方法
> 混合型烷醇酰胺復雜組成對油/水界面張力的影響規律（二）
> 混合型烷醇酰胺復雜組成對油/水界面張力的影響規律（一）
> 懸滴法測量液體表面張力系數的測量裝置結構組成
> 多晶硅蝕刻液的制備方法及表面張力測試結果
> 高溫多元合金表面張力的計算方法及裝置、設備
> 納米生物質(zhì)體系性能評價(jià)及驅油特性實(shí)驗研究
無(wú)機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
來(lái)源：《北京化工大學(xué)學(xué)報（自然科學(xué)版）》 瀏覽 75 次 發(fā)布時(shí)間:2024-11-14
1、實(shí)驗部分
1.1實(shí)驗原料和儀器
1.1.1實(shí)驗原料
TPAE（型號4510，ρ=1.07 g/cm3，硬度49 D，硬段含量50%），旭陽(yáng)集團；Talc（10μm），北京利國偉業(yè)超細粉體有限公司；CaCO3（型號NC-60A），泉州市旭豐粉體原料有限公司；CaSiO3（比表面積140 m2/g，孔徑20~40 nm），山西玉竹科技鈣業(yè)股份有限公司；WI（經(jīng)硅烷偶聯(lián)劑KH-560表面處理），湖北馮家山硅纖有限公司；CO2（純度99.999%），北京順安奇特氣體有限公司。

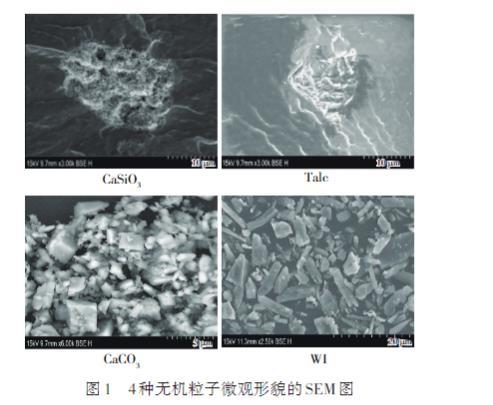

4種無(wú)機粒子的表觀(guān)形貌如圖1所示，可以看出，CaSiO3顆粒為多孔蜂窩狀結構，Talc顆粒形狀為偏平形，CaCO3顆粒形狀不規則，WI多為針狀形顆粒。
1.1.2實(shí)驗儀器
Haake轉矩流變儀；掃描電子顯微鏡（SEM）；真空干燥箱；界面張力儀；真密度儀；光學(xué)法接觸角儀；模壓機；間歇發(fā)泡裝置（實(shí)驗室自制）。
1.2 TPAE/無(wú)機粒子復合物的制備
將TPAE粒料和4種無(wú)機粒子在真空干燥箱中100℃干燥8 h，將干燥好的TPAE分別與4種無(wú)機粒子按照質(zhì)量比98/2的比例依次加入轉矩流變儀中進(jìn)行混合，溫度為225℃，轉速為60 r/min，時(shí)間為10 min。其中，TPAE與Talc、CaCO3、CaSiO3、WI的復合物分別用TPAE-2Talc、TPAE-2CaCO3、TPAE-2CaSiO3、TPAE-2WI表示。將改性TPAE在表征和發(fā)泡前再次進(jìn)行真空干燥，并通過(guò)模壓機制成10 mm×10 mm×3 mm的薄片。
1.3 TPAE泡沫的制備
采用間歇發(fā)泡工藝中的熔融發(fā)泡法制備TPAE/無(wú)機粒子泡沫。先用低壓CO2將高壓反應釜吹掃3次，以去除釜中的空氣和水分。將樣品放入溫度為230℃的反應釜中，并注入CO2氣體，在15 MPa下保壓15 min以保證樣品完全熔融和氣體飽和。隨后將發(fā)泡釜的溫度通過(guò)風(fēng)冷形式降至發(fā)泡溫度，再保壓15 min以平衡CO2在樣品中的擴散與溶解，最后快速泄壓獲得發(fā)泡TPAE泡沫樣品。
1.4測試與表征
界面張力測試用模壓機將TPAE制成1 mm厚的薄片，再用紅外制樣機將4種無(wú)機粒子在大于10 t的壓力下制成1 mm厚的圓形薄片。利用光學(xué)法接觸角儀測試出TPAE、Talc、CaSiO3、CaCO3、WI分別與去離子水、二碘甲烷、乙二醇、丙三醇等多種測試溶液的接觸角值θ，每組樣品至少測量3次，測試結果取均值。

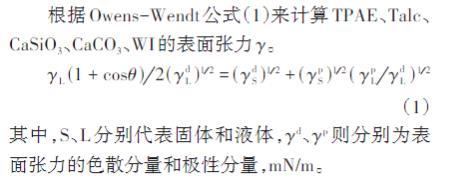

根據Owens-Wendt公式（1）來(lái)計算TPAE、Talc、CaSiO3、CaCO3、WI的表面張力γ。

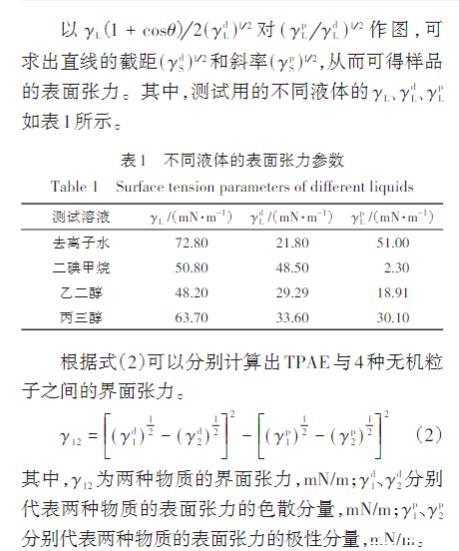

其中，S、L分別代表固體和液體，γd、γp則分別為表面張力的色散分量和極性分量，以γL（1+cosθ）2(γdL)1 2對(γpLγdL)1 2作圖，可求出直線(xiàn)的截距(γdS)1 2和斜率(γpS)1 2，從而可得樣品的表面張力。其中，測試用的不同液體的γL如表1所示。
根據式（2）可以分別計算出TPAE與4種無(wú)機粒子之間的界面張力。
其中，γ12為兩種物質(zhì)的界面張力，mN/m；γd1、γd2分別代表兩種物質(zhì)的表面張力的色散分量，mN/m；γp1、γp2分別代表兩種物質(zhì)的表面張力的極性分量，mN/m。
發(fā)泡倍率測試發(fā)泡樣品的發(fā)泡倍率φ的計算公式如下。
其中，ρ0為未發(fā)泡試樣的密度，g/cm3；ρf為發(fā)泡樣品的密度，g/cm3，根據測試標準ASTM D792-00使用排水法測得。

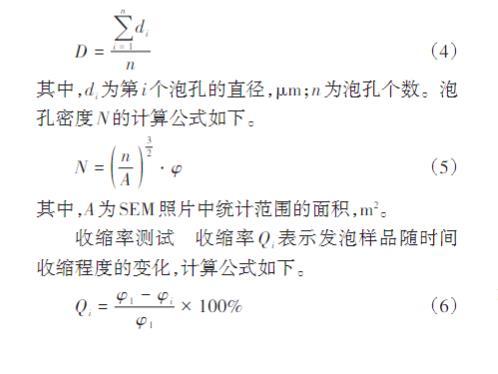

掃描電鏡分析將未發(fā)泡和發(fā)泡的樣品裁剪成細長(cháng)條，用液氮進(jìn)行脆斷并對斷面噴金處理，最后放入電子掃描顯微鏡室內，對脆斷面進(jìn)行拍照，可得到未發(fā)泡樣品的表面形貌和發(fā)泡樣品脆斷面的泡孔形態(tài)。其中發(fā)泡樣品的泡孔直徑和密度需要軟件Image J來(lái)統計分析，泡孔直徑D計算公式如下。
其中，di為第i個(gè)泡孔的直徑，μm；n為泡孔個(gè)數。泡孔密度N的計算公式如下。
其中，A為SEM照片中統計范圍的面積，m2。收縮率測試收縮率Qi表示發(fā)泡樣品隨時(shí)間收縮程度的變化，計算公式如下。
其中，φ1為樣品的初始發(fā)泡倍率，φi為樣品隨時(shí)間變化的發(fā)泡倍率。
開(kāi)孔率測試使用真密度儀對所有發(fā)泡樣品進(jìn)行測試，測試前應先將設備校正，之后將所有發(fā)泡樣品用刀片縱向切開(kāi)，并均勻地放入樣品池內，基于氣體膨脹置換法對泡沫的開(kāi)孔率進(jìn)行測定。
無(wú)機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（一）
無(wú)機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
