合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 芬蘭Kibron表面張力儀使用指南【專(zhuān)業(yè)版】
> 篩選常用、經(jīng)濟且可抑制低階煤煤塵的表面活性劑（二）
> 低張力氮氣泡沫體系的研制試驗油井組概況
> 表面張力儀按測量原理分類(lèi)
> 兩種烷基咪唑亞磷酸酯離子液體熱穩定性、表面張力測定（一）
> 低總濃度下實(shí)現"超低界面張力"與"高黏彈性乳狀液"的雙重突破
> 液體表面張力對農藥效果的影響及關(guān)鍵作用
> 馬來(lái)酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定（一）
> 一種可降解、抑制泡沫再生的消泡劑制備方法和應用
> 超微量天平應用實(shí)例：利用火試金法測定鉛精礦中銀含量
推薦新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（三）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（二）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（一）
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現：液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
強紫外線(xiàn)輻射對減縮劑抑制水泥石干縮變形效果研究（二）
來(lái)源：鐵道科學(xué)與工程學(xué)報 瀏覽 826 次 發(fā)布時(shí)間:2024-11-18
1試驗
1.1材料
采用中聯(lián)水泥集團有限公司生產(chǎn)的PO 42.5水泥(PC)，比表面積為365 m2/kg；其化學(xué)組成如表1所示。
表1水泥化學(xué)成分分析結果
選用江蘇蘇博特新材料股份有限公司研發(fā)的SRAⅠ聚醚型減縮劑(SRA)，基本物化特性如表2所示。
表2減縮劑性能
1.2試驗設計

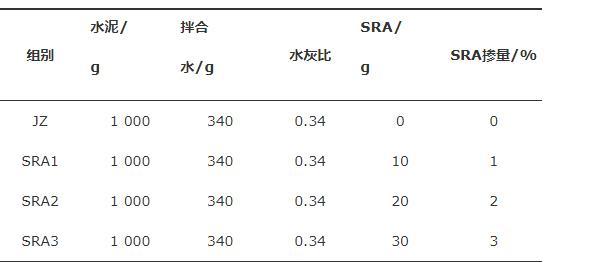

采用0.34的水灰比，選取減縮劑質(zhì)量摻量為0%、1%、2%及3%，減縮劑質(zhì)量摻量為減縮劑質(zhì)量占水泥質(zhì)量的百分比，水泥凈漿配合比如表3所示。減縮劑與拌合水一同加入，成型尺寸為25 mm、25 mm、280 mm的水泥凈漿試件，進(jìn)行干燥收縮、質(zhì)量損失及熱重分析(TG/DTG)、孔隙結構(MIP)測試。配制含有減縮劑(質(zhì)量濃度為0、1%、2%、3%)的飽和Ca(OH)2溶液，進(jìn)行表面張力測試。
表3水泥凈漿配合比
1.3試驗環(huán)境
本研究所需的環(huán)境相對濕度(RH 60%±5%)通過(guò)NaBr飽和溶液來(lái)控制。
1.3.1標準干燥環(huán)境
采用環(huán)境模擬箱實(shí)現，環(huán)境參數為：溫度20℃±2℃、相對濕度60%±5%、輻照度0 W/m2，如圖1(a)。
圖1試驗環(huán)境示意圖
(a)標準干燥環(huán)境試驗箱；(b)強紫外線(xiàn)輻射環(huán)境試驗箱
1.3.2強紫外線(xiàn)輻射模擬環(huán)境
根據氣象資料，中國高原地區的年平均輻射量為6 000～9 000 MJ/m2，其中紫外線(xiàn)輻射量占總輻射量的7%。根據公式(1)計算，高原地區的日平均紫外輻照度為13～20 W/m2。
Q=T*t (1)
式中：T為試驗輻照度，W/m2；t為試驗時(shí)長(cháng)，s；Q為輻射量，MJ/m2。
考慮試驗速度，本研究采用每日最大紫外線(xiàn)輻射量進(jìn)行試驗研究。試驗環(huán)境采用環(huán)境模擬箱進(jìn)行，燈管與試件表面的距離設置為50 mm，輻射度計實(shí)測的輻照度為2 000μ2，即20 W/m2，如圖1(b)所示。
強紫外線(xiàn)輻射的環(huán)境參數為：輻照度20 W/m2、溫度20℃±2℃、相對濕度60%±5%。
1.3.3白熾燈照射環(huán)境
紫外線(xiàn)輻射存在微弱的熱效應(2℃)，而溶液對溫度的敏感度極高。因此，在減縮劑溶液的表面張力測試試驗中加設了白熾燈照射環(huán)境，以排除熱效應的影響。
設置方法：調節紫外燈到溶液表面的距離，使溶液表面輻照度達到20 W/m2；待系統溫度穩定后，使用高精度工業(yè)紅外線(xiàn)測溫儀測量溶液表面溫度并記錄為T(mén)1；調節白熾燈到溶液表面的距離，使穩定后的溶液表面溫度為T(mén)1。
為了更方便地表述，本文將標準干燥環(huán)境記為N，強紫外線(xiàn)輻射環(huán)境記為UV，白熾燈照射環(huán)境記為B。
1.4試驗方法
1.4.1干燥收縮/質(zhì)量損失
水泥石干燥收縮實(shí)驗參照《水泥膠砂干縮試驗方法》(JC/T603—2004)進(jìn)行。根據配合比成型相應數量的試件(每組3個(gè)試件)，試件成型1 d(24±2 h)后脫模并進(jìn)行標準養護至3 d，用比長(cháng)儀測試初始長(cháng)度L0，用0.01g高精度電子天平稱(chēng)量初始質(zhì)量m0。此后將試件分別放至標準干燥環(huán)境與強紫外線(xiàn)輻射環(huán)境進(jìn)行暴露養護，定期測試相應齡期i的試件長(cháng)度Li與質(zhì)量mi，測試齡期到90 d。
1.4.2熱重分析

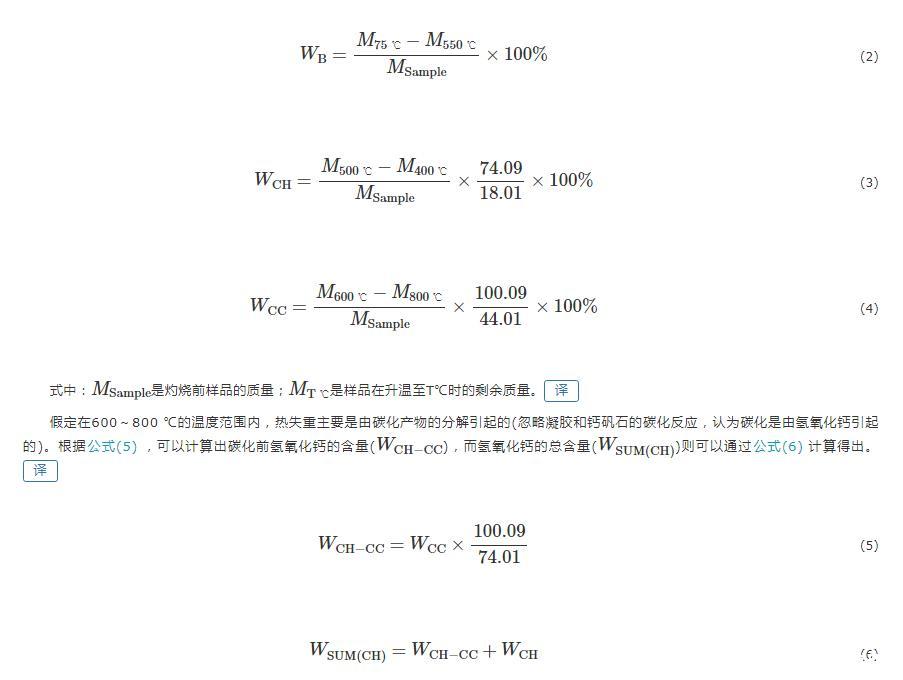

熱重分析采用Setaram生產(chǎn)的Labsys Evo熱分析儀進(jìn)行測試，測試樣品為粒徑小于80μm的水泥凈漿粉末顆粒，測試升溫速率為10℃/min，氮氣氣氛。測試范圍為20～1 000℃。C-S-H凝膠和氫氧化鈣的熱失重包括在75～550℃的溫度范圍內；400～500℃的溫度范圍可以計算氫氧化鈣的熱失重；600～800℃的溫度范圍可以計算碳酸鈣的熱失重。水泥凈漿的化學(xué)結合水含量、氫氧化鈣含量、碳酸鈣含量可分別根據下式進(jìn)行計算。
式中：
是灼燒前樣品的質(zhì)量；℃
是樣品在升溫至T℃時(shí)的剩余質(zhì)量。
假定在600～800℃的溫度范圍內，熱失重主要是由碳化產(chǎn)物的分解引起的(忽略凝膠和鈣礬石的碳化反應，認為碳化是由氫氧化鈣引起的)。根據公式(5)，可以計算出碳化前氫氧化鈣的含量，而氫氧化鈣的總含量則可以通過(guò)公式(6)計算得出。
1.4.3孔隙結構測試
孔結構分析采用美國Quantachrome公司生產(chǎn)的PoreMasterGT-60 MIP進(jìn)行測試。
1.4.4表面張力
配制含有減縮劑的Ca(OH)2飽和溶液，置于預先烘干的敞口玻璃皿中，測試溶液的表面張力初始值，后將其分別放至N，UV，B這3種環(huán)境中進(jìn)行處理。表面張力測試方法如下：表面張力采用芬蘭Kibron公司生產(chǎn)的全自動(dòng)張力儀進(jìn)行測試，測試方法為吊板法。每個(gè)樣品重復測試3次，讀數精確至0.1 mN/m。
