現有的攜液臨界流量模型通常認為界面張力及曳力系數為常數，忽略溫度及壓力對界面張力、液滴尺寸及液滴變形對曳力系數的影響，造成預測攜液臨界流量的結果與實際結果有較大差異。為了更準確預測氣井攜液臨界流量，首先通過分段擬合界面張力實驗數據，建立界面張力公式，然后引入變形液滴曳力系數公式及液滴變形程度和液滴尺寸之間的關系式，得到考慮界面張力和液滴變形影響的攜液臨界流量模型。研究結果表明，溫度越高，壓力越大，界面張力越小，攜液臨界流量越??；液滴尺寸越大，液滴變形越嚴重，液滴高寬比越小，曳力系數越大，攜液臨界流量越小。實驗表明，模型預測數據與氣井微觀液滴積液實驗數據基本吻合一致，其準確度遠遠高于Turner模型和李閩模型。新模型能夠更加準確預測不同液滴尺寸下的攜液臨界流量，符合氣田開發規律，為油氣田開發提供技術指導。

氣井攜液臨界流量的準確計算對于采氣和開發工程方案的編制有重要意義。1969年Turner分析了垂直管流中液相的流動方式，認為液滴模型可以較準確預測積液的形成，其模型中液滴呈球形，曳力系數取0.44，界面張力為60 mN/m，模型適用條件為氣液比大于1 367 m3/m3，流態屬于霧狀流。之后許多學者分別在模型調整系數、液相流動方式、液滴形狀等方面作了改進，但是仍然有些因素沒有被考慮到。例如，氣水界面張力通常被認為是常數60 mN/m，而實驗表明其數值隨壓力與溫度的變化而變化；液滴變形高寬比固定，導致對應曳力系數為常數，而實驗表明其受到氣體速度和壓力的影響。在前學者研究的基礎上，考慮界面張力、液滴尺寸和變形影響，建立新的攜液臨界流量模型，以更加準確地預測氣井攜液臨界流量。

1、界面張力模型

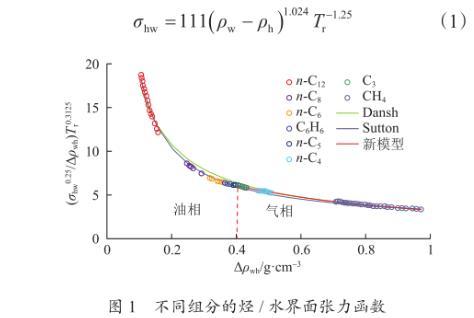

Firoozabadi于1988年首次根據實驗測量的甲烷（CH4）、丙烷（C3H8）、正丁烷（n-C4）、正戊烷（n-C5）、正己烷（n-C6）、苯（C6H6）、正辛烷（n-C8）和正十二烷（n-C12）的數據，認為烴與水之間的界面張力、擬對比溫度和烴水密度差滿足一定關系，以烴水密度差Δρwh為橫坐標，函數（σhw0.25/Δρwh）Tr0.3125為縱坐標，可以得到不同組分的烴/水界面張力函數曲線，如圖1所示。Danesh于1988年利用Firoozabadi提供的實驗數據，回歸出了界面張力經驗公式為

圖1不同組分的烴/水界面張力函數

式中，Δρwh為烴水密度差，g/cm3；σhw為烴水、氣水或者油水界面張力，mN/m；ρw為水的密度，g/cm3；ρh為烴的密度或者氣和油的密度，g/cm3；Tr為擬對比溫度。

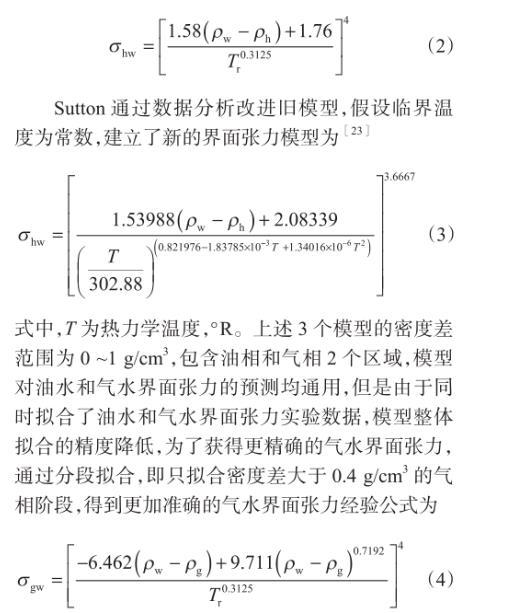

Sutton于2007年在新實驗數據的支持下，對Danesh模型進行改進，得到新的模型為

Sutton通過數據分析改進舊模型，假設臨界溫度為常數，建立了新的界面張力模型為

式中，T為熱力學溫度，°R。上述3個模型的密度差范圍為0～1 g/cm3，包含油相和氣相2個區域，模型對油水和氣水界面張力的預測均通用，但是由于同時擬合了油水和氣水界面張力實驗數據，模型整體擬合的精度降低，為了獲得更精確的氣水界面張力，通過分段擬合，即只擬合密度差大于0.4 g/cm3的氣相階段，得到更加準確的氣水界面張力經驗公式為

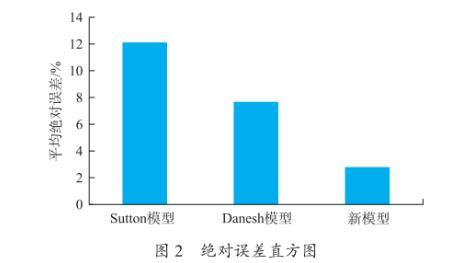

式中，σgw為氣水界面張力，mN/m；ρg為氣相密度，g/cm3。比較新模型式（4）與Danesh模型、Sutton模型在密度差大于0.4 g/cm3時的誤差，如圖2所示。Danesh模型平均絕對誤差為7.7%；Sutton模型平均絕對誤差為12.1%，而新模型平均絕對誤差為2.8%，計算精度更高。

圖2絕對誤差直方圖

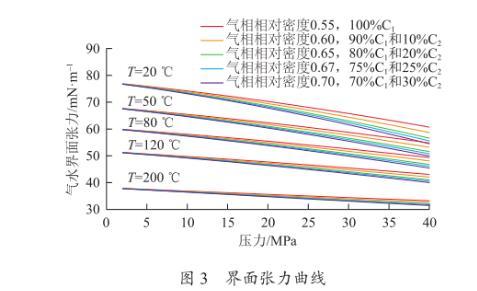

如圖3所示為利用新模型繪制的不同溫度和壓力下的界面張力曲線。從圖中可知，壓力越大，溫度越高，氣水界面張力越??；氣體相對密度越大，氣水界面張力越小。當壓力和溫度分別為0～40 MPa和20～200℃時，界面張力范圍為30～75 mN/m，不能看成常數。

圖3界面張力曲線

2、液滴變形特征

液滴在氣相中運動時，氣體作用于液滴上的曳力為

式中，Fd為氣體對液滴的曳力，mN/m；Cd為曳力系數，與液滴大小、液滴形狀及雷諾數有關；Ad為液滴迎風面積，即液滴在流動方向上的投影，m；vg為氣相速度，m/s。實驗觀察液滴下降過程中通常大液滴首先呈球形、橢球形或者半漢堡形狀，下降過程中逐漸破碎變小，變?yōu)榍蛐?。魏納于2007年在高速照相機下捕捉高速空氣中液滴的形狀，表明液滴在高速氣流中的形狀是橢球形，且液滴并不保持一個固定形狀，而是在上升過程中不斷變化，液滴越往上越趨近保持球形。
