摘要

研究氨基改性硅油柔軟劑的稀釋穩定性。制備基礎硅油化合物，并利用包含氨基的氨基酸對其改性。對氨基改性硅油柔軟劑實(shí)施稀釋倍數下的分層測試、表面張力測試以及透水率測試。結果表明：離心穩定性、耐酸、耐堿穩定性測試下溶液沒(méi)有出現分層，而耐熱穩定性、耐電解質(zhì)穩定性?xún)蓚€(gè)測試雖然出現分層情況，但是比例系數均在0.1以下，說(shuō)明經(jīng)過(guò)稀釋后，氨基改性硅油柔軟劑保持較好的穩定性。隨著(zhù)稀釋倍數提高，氨基改性硅油柔軟劑的表面張力越來(lái)越小，透光率越來(lái)越大；隨著(zhù)時(shí)間的延長(cháng)，雖然二者出現波動(dòng)，但最終基本維持在一定水平上，證明其性能的穩定性。

人們的日常生活中離不開(kāi)紡織物品。紡織物從纖維原料的采集，再到加工印染成布料，最終制成成品衣物、家居用品等，需要經(jīng)過(guò)多個(gè)步驟，每個(gè)步驟的處理效果都對成品質(zhì)量有著(zhù)重要影響。軟化處理是紡織物出廠(chǎng)前的一個(gè)重要環(huán)節，屬于后處理中的一環(huán)，作用是增加紡織物的柔軟程度，使其變得爽滑和柔順，以改善與人體的接觸感。紡織物軟化處理主要通過(guò)浸泡柔軟劑的手段完成，硅油柔軟劑是當下最常用的一種，與其他類(lèi)型的柔軟劑相比，具有無(wú)毒、無(wú)污染、成本低廉等優(yōu)點(diǎn)。經(jīng)過(guò)硅油柔軟劑處理過(guò)的紡織物不僅具有以上特點(diǎn)，還能讓紡織物具有抗靜電、抗污染、抗褶皺、防水、吸濕透氣等特點(diǎn)。然而，硅油柔軟劑在使用過(guò)程中需要進(jìn)行稀釋?zhuān)S著(zhù)稀釋程度的變化，人們發(fā)現其性能穩定性受到影響。面對這種情況，對硅油柔軟劑進(jìn)行改性具有重要的現實(shí)意義。王彥珍等人利用氨基聚醚對硅油柔軟劑進(jìn)行改進(jìn)，然后將其應用到亞麻織物上，對其性能進(jìn)行檢測并分析各因素對亞麻織物性能的影響。黨高峰等人利用椰油?；男钥咕彳泟?，然后將其應用在棉織物上，最后對其柔軟性、親水性、手感、抑菌率、耐洗性能以及白度各項指標進(jìn)行檢驗。楊玉各等人利用季銨鹽改性有機硅柔軟劑并進(jìn)行制備，然后將其應用到純棉漂白織物上，最后測試7項指標，實(shí)現應用性能檢測。結合前人研究經(jīng)驗，本文進(jìn)行氨基改性硅油柔軟劑的稀釋穩定性研究。以期為硅油柔軟劑改性提供參考思路。

1實(shí)驗部分

1.1主要材料、試劑與儀器

八甲基環(huán)四硅氧烷，工業(yè)級，廣州市仲皓璟高分子材料有限公司；四甲基氫氧化銨硅醇鹽、氨烷基甲基二甲氧基硅烷，工業(yè)級，上海譽(yù)宇新材料科技有限公司；氨基酸，工業(yè)級，江蘇森健生物科技有限公司；異丙醇，分析純，武漢克米克生物醫藥技術(shù)有限公司；乳化劑，分析純，南通新寶源化工有限公司；醋酸，分析純，陜西瑞佳優(yōu)化工有限公司；鹽酸，分析純，國藥集團化學(xué)試劑有限公司；氫氧化鈉溶液，分析純，上海麥克林生化科技股份有限公司；氯化鎂溶液，分析純，上海阿拉丁生化科技股份有限公司。

200 mL型號冷凝管，濟寧市裕澤工業(yè)科技有限公司；JC-WD1型溫度計，浙江星漢電氣有限公司；ZR4-6型號攪拌槳，江西偉銘機械設備有限公司；250 mL型號四口燒瓶，上?；茖?shí)驗器材有限公司；超微量天平，芬蘭Kibron公司；85-2型號攪拌器，青島聚創(chuàng )環(huán)保集團有限公司；LK-150型恒溫保溫箱，河南綠科電器科技有限公司；HS-800D型水浴鍋、D1524R型離心機，濟寧市裕澤工業(yè)科技有限公司；NXS-11B型旋轉黏度計，北京金洋萬(wàn)達科技有限公司；HD-UV90型紫外分光光度計，山東霍爾德電子科技有限公司。

1.2實(shí)驗方法

1.2.1氨基改性硅油柔軟劑制備

將冷凝管、溫度計、攪拌槳裝在四口燒瓶上；用電子天平稱(chēng)取一定量的八甲基環(huán)四硅氧烷；在35℃下，對八甲基環(huán)四硅氧烷進(jìn)行減壓脫水處理；放置室溫后，在四口燒瓶中加入稱(chēng)量后的四甲基氫氧化銨硅醇鹽，攪拌均勻；在恒溫保溫箱中靜置30 min，將八甲基環(huán)四硅氧烷與四甲基氫氧化銨硅醇鹽進(jìn)行充分的聚合反應；加入偶聯(lián)劑氨烷基甲基二甲氧基硅烷，放入水浴鍋中恒溫90℃下與上述制得的混合物進(jìn)行縮合反應，縮合反應時(shí)間設置為1 h；在瓶中加入六甲基二硅氧烷，進(jìn)行封端處理；水浴鍋升溫到140℃，加熱10 min；減壓處理，去除其中的分子化合物，得到了基礎的硅油化合物。

用電子天平稱(chēng)取一定量的氨基酸和異丙醇并將二者攪拌混合在一起；將混合物加入到硅油化合物中，在氮氣的保護下，攪拌升溫至70℃，反應時(shí)間為5 h；最后進(jìn)行減壓蒸除溶劑，得到改性后的氨基改性硅油。氨基改性硅油是一種有機硅聚合物，通過(guò)將含有氨基的有機化合物與含有硅鍵的有機硅化合物反應而得到。在反應過(guò)程中，氨基與硅烷發(fā)生縮合反應，生成氨基改性的有機硅油化合物。結構式如圖1所示。

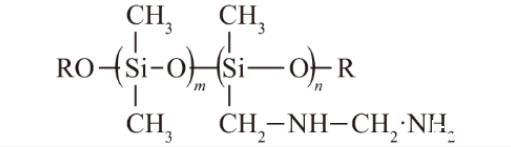

圖1氨基改性硅油的化學(xué)結構式

R為有機基，n為硅烷的個(gè)數，m為氨基的個(gè)數，OR為有機基或無(wú)機基
