2影響準確性因素分析

2.1玻璃試樣本身的影響

玻璃試樣要保證化學組成的均勻性，且內部不能包含缺陷（氣泡、結石和條紋等）。如有氣泡會(huì )導致玻璃熔體體積失真，如圖3所示。氣泡中的氣體受熱會(huì )進一步膨脹，使玻璃液滴體積增大，導致玻璃液滴在測試溫度下的密度偏低，最終影響玻璃熔體表面張力的測試結果。玻璃條紋和結石等缺陷也是玻璃成分不均的表現，在受熱條件下影響玻璃熔體液滴形態，導致無法獲得中心旋轉軸對稱的玻璃液滴，因此應選擇無內在質量缺陷的玻璃。

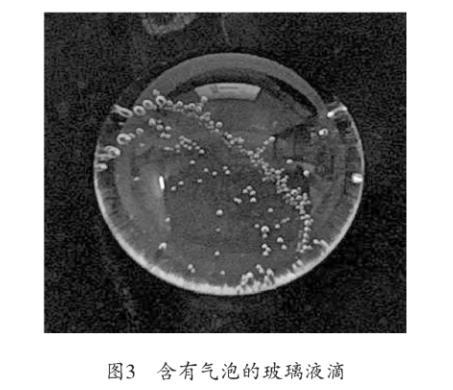

圖3含有氣泡的玻璃液滴

玻璃試樣的尺寸大小及外觀形貌也極為重要。玻璃試樣應為0.2～0.4 g的玻璃顆粒/片，不可為玻璃絲或玻璃屑，應獲取相對新鮮的表面，表面不能有沾污。獲取玻璃試樣應該選擇大塊玻璃進行錘擊破碎，使之破碎成多棱角玻璃顆粒，玻璃片應通過劃痕方式掰斷，不可通過研磨的方式來獲取玻璃顆粒，因為在研磨過程中，玻璃顆粒表面會(huì )產生大量劃痕和表面沾污，這些劃痕及粘附在玻璃試樣表面的雜質均會(huì )影響玻璃熔體表面張力的準確測量。

2.2承托板材質和表面質量的影響

承托板在測試過程中與玻璃熔體產生直接接觸，承托板材質首先要滿足測試溫度的要求，符合玻璃熔體測試溫度要求并易獲得的材質有鉑銠合金、石英、剛玉和石墨。材料表面與玻璃熔體產生潤濕與非潤濕問題，潤濕能力由相鄰兩相的自由表面能決定，用表面張力的大小來表示［9］。當固體、液體和氣體三者之間相互作用力達到平衡時，就必須服從式（4）：

式中：ss.g——固-氣界面上的表面張力；

ss.l——固-液界面上的表面張力；

sl.g——液-氣界面上的表面張力；

q——潤濕角（接觸角）。

圖4為玻璃潤濕示意圖。如果液體（熔體）和固體間的表面張力很大時，趨向于收縮成球狀以減少兩相界面，潤濕角q也較大，q＞90°，稱為液相不潤濕固相；q＜90°，稱為液相潤濕固相。

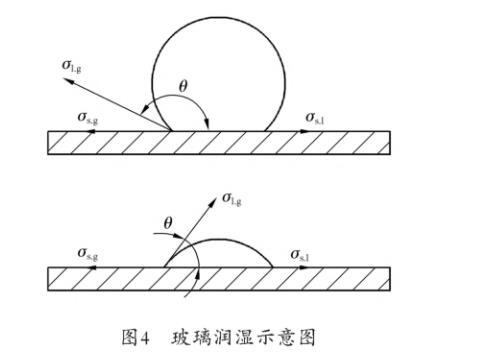

圖4玻璃潤濕示意圖

由于潤濕問題首先可排除鉑銠合金材料，在實驗室熔制玻璃常用鉑銠合金坩堝，鉑銠合金與玻璃熔體呈潤濕狀態，如圖5所示，玻璃熔體呈扁平狀不能成球。

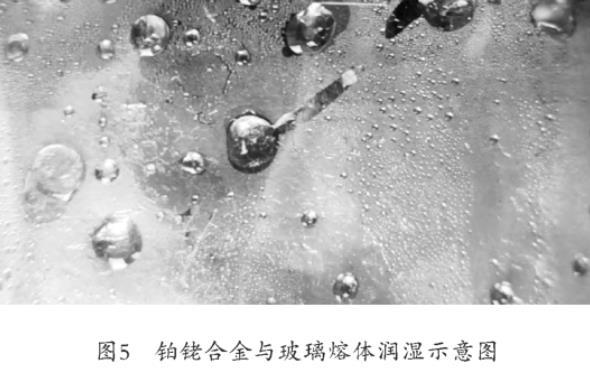

圖5鉑銠合金與玻璃熔體潤濕示意圖

在相同溫度條件下探究石英材質、剛玉材質和石墨材質對玻璃熔體潤濕的影響，結果如圖6所示。玻璃熔體與石英薄片和剛玉薄片潤濕鋪展，而石墨薄片不潤濕鋪展，故石墨可作為測量玻璃熔體表面張力的承托板材料［11］。此外石墨材料也要有足夠的光滑度，表面質量差的石墨承托板會(huì )對玻璃熔體成球形狀產生影響。就工業生產的高純石墨材料產品而言，要選取符合GB/T 30071—2013要求的表面平整度小于0.04 mm，粗糙度小于0.02 mm的高純石墨材料［12］。

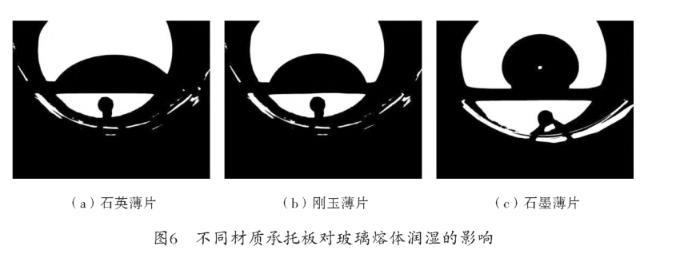

圖6不同材質承托板對玻璃熔體潤濕的影響

石墨在高溫下易氧化，如圖7所示，氧化會(huì )破壞高純石墨承托板的表面平整度，影響玻璃熔體成球形狀，進而影響玻璃液滴體積測量，最終導致表面張力測量誤差。為了避免高純石墨承托板氧化以及玻璃試樣在高溫熔融狀態下氧化的問題，須在試樣放進加熱爐前通入保護氣，因為非極性分子對玻璃熔體表面張力的影響最小，非極性分子有氮氣、氦氣、氫氣等，而氮氣廉價且易得，選用氮氣作保護氣?？紤]到爐管直徑與體積，轉子流量計設置為1～3 L/min，大致能夠滿足每分鐘3～10倍的氣體置換，使爐內形成正壓，氧氣不會(huì )滲入爐內，防止石墨承托板氧化，保護氣體充滿整個加熱爐的同時不會(huì )氣流過大，將試樣吹落。

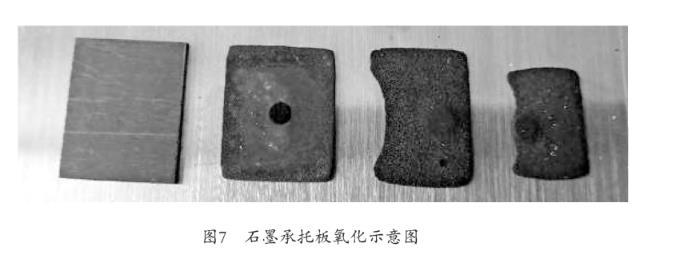

圖7石墨承托板氧化示意圖

2.3裝置調節系統的影響

2.3.1承托板與相機水平線平行性的影響

承托板與相機水平線不平行，表現為測量的玻璃液滴高度與液滴實際高度有誤差，誤差較大時影響玻璃液滴體積的測量，導致計算的玻璃液滴密度偏差較大，進而直接影響表面張力的測量結果。

2.3.2相機軸線與剛玉托架軸線是否同心的影響

相機軸線相較剛玉托架的軸線向左右兩邊有偏移時，玻璃液滴的投影雖然仍在相機視野中心，但是實際上玻璃液滴并沒有在剛玉托架的中心位置。偏心距離小于2 mm時，相機視野中看不出有變化；偏心距離超過2 mm時，相機視野的輪廓發生扭曲，可以肉眼辨別出來。當偏心距離在2 mm以?xún)葧r(shí)，測得的表面張力較真實值偏小，偏差范圍在1%以?xún)取?

2.3.3液滴投影是否位于相機視野中心的影響

相機軸線與剛玉托架的軸線基本同心，但是樣品在放置或者成球過程中位置不在承托板的中心位置，偏移位置的不同對測試結果影響也不同。當玻璃液滴左右偏移，偏移位置不大時，對測量結果影響較??；當液滴投影偏移到視野邊緣時，對測量結果影響較大，此時可以通過調節相機的左右位置，使液滴投影回到視野中心，測量結果會(huì )偏??；如果位置偏差過大，可以打開加熱爐爐膛，用鑷子調節承托板的位置，使玻璃液滴投影處于視野中心再測試（此過程注意防止燙傷）。當玻璃液滴位置向承托板前方偏移時，測量的玻璃液滴體積偏大，密度偏小，導致表面張力測量結果偏小，一般偏小1%以?xún)?。當玻璃液滴位置向承托板后方偏移時，測量液滴體積偏小，密度偏大，表面張力測量結果偏大，一般偏大1%以?xún)取?

3結論

為了保證玻璃熔體表面張力測試結果的準確性，需要滿足以下要求：

（1）玻璃試樣應為無內在質量缺陷（氣泡、結石和條紋等）、化學組成均勻、具有新鮮表面且無表面沾污的0.2～0.4 g玻璃片/顆粒，不可為玻璃絲/屑；

（2）承托板應選取符合GB/T 30071—2013要求的表面平整度小于0.04 mm，粗糙度小于0.02 mm的高純石墨材料，試驗時需通入高純氮氣作保護氣體；

（3）承托板應與相機水平線平行、相機軸線與剛玉托架軸線同心、液滴投影位于相機視野中心。
