合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 觸感點(diǎn)陣文字盲人印刷時(shí),如何控制UV油墨表面張力流平時(shí)間
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響(一)
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計算(一)
> 界面張力儀測定不同pH值下椰子球蛋白的界面張力變化
> 高沸點(diǎn)表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響(上)
> 超低界面張力復配表面活性劑用于渤海X油田水驅后的“挖潛提采”(一)
> 低界面張力表面活性劑對體系油水界面張力影響
> 含氟杯芳烴雙咪唑季銨鹽化合物1形成的LB膜為H-聚集體
> 單一表面活性劑在活性劑CMT焊接中的作用機理
> 表面張力低至26 mN/m以下,可提高深層煤巖氣解吸量
推薦新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(三)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(二)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(一)
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現:液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來(lái)源:材料科學(xué)與工程 瀏覽 1192 次 發(fā)布時(shí)間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動(dòng)汽車(chē)的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導電性和優(yōu)異的(電)化學(xué)穩定性而具有很好的應用前景。然而,石榴石電解質(zhì)的一個(gè)主要挑戰是與鋰金屬陽(yáng)極接觸不良,導致極大的界面阻抗和嚴重的鋰枝晶生長(cháng)。
來(lái)自南京工業(yè)大學(xué)等單位的研究人員,提出了一種新穎的表面張力改性方法,通過(guò)在熔融Li中加入微量的Si3N4(1wt%)來(lái)調節Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點(diǎn)對點(diǎn)接觸轉變?yōu)檫B續的面對面接觸,而且可以使Li剝離/沉積過(guò)程中的電場(chǎng)分布趨于均勻,從而顯著(zhù)降低其界面阻抗(25°C時(shí)為1Ωcm2),提高其循環(huán)穩定性(在0.4 mA cm?2時(shí)為1000h)和臨界電流密度(1.8mA cm?2)。具體地說(shuō),與LiFePO4陰極配對的全固態(tài)全電池在2C時(shí)提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556

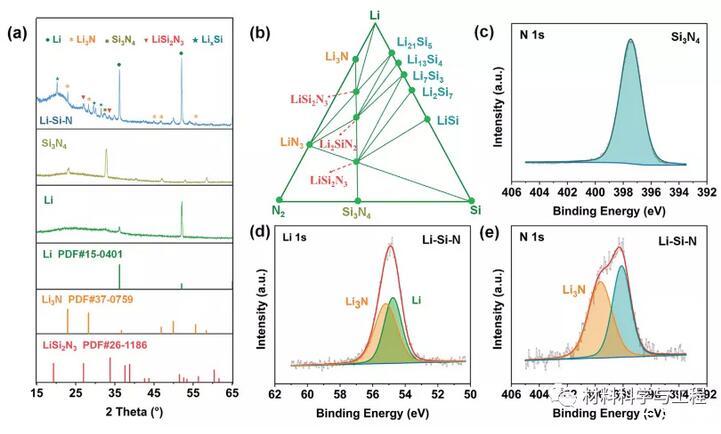

綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調節熔融Li的表面張力來(lái)修飾Li|石榴石界面的實(shí)驗。從Li-Si-N系相圖出發(fā),結合XRD和XPS分析,發(fā)現當加熱1wt%Si3N4和Li金屬的混合物時(shí),Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復合材料稱(chēng)為L(cháng)i-Si-N熔體。Li-Si-N熔體通過(guò)兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴散到石榴石顆粒上,實(shí)現了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學(xué)接觸。用1wt%Si3N4降低表面張力起主導作用。

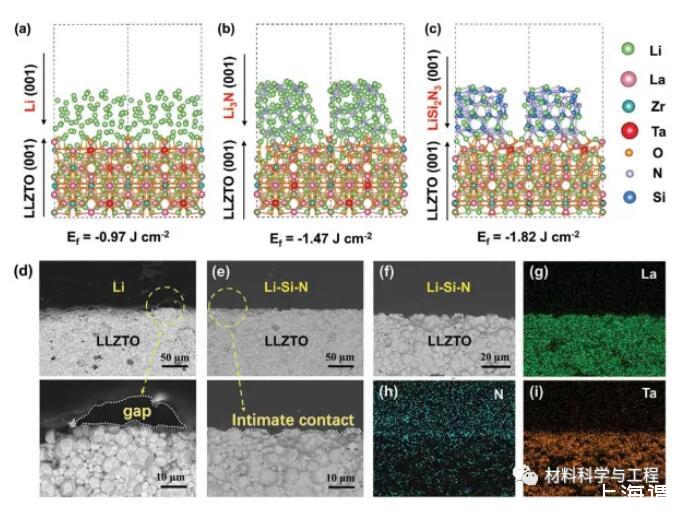

如預期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點(diǎn)對點(diǎn)接觸轉變?yōu)橛H密的面對面接觸,使得Li電鍍/剝離過(guò)程中的電流分布均勻。密度泛函理論計算表明,熔體Li中的Li3N和LiSi2N3同時(shí)降低了Li|LLZTO的界面形成能。結果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續充放電1000h后,沒(méi)有觀(guān)察到枝晶Li滲入電解層。(文:SSC)

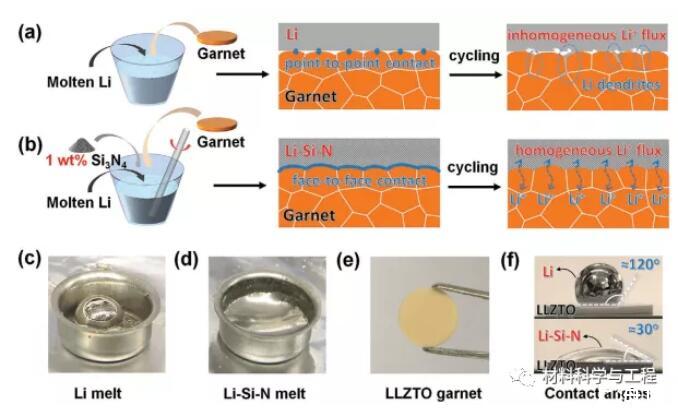

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。
圖2.Li-Si-N復合材料的特性分析。
圖3.界面形成能的密度泛函計算

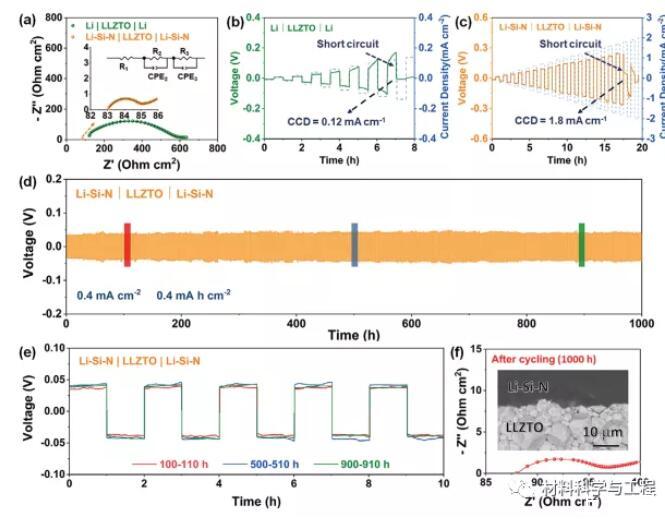

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

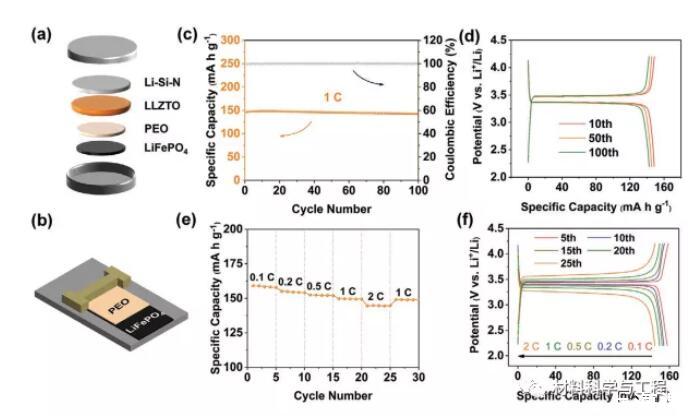

圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
