合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響(一)
> 分子動(dòng)力學(xué)模擬不同濃度仿生黏液-水界面的界面張力
> 低滲透油藏表面活性劑降壓增注效果影響因素
> 一文了解帶銹涂裝涂料類(lèi)型、作用及用途
> 打破試劑溶液的表面張力,提升乳糖醇制備的攪拌混合效果
> 三種金屬陽(yáng)離子對SDS表面活性劑溶液的影響研究
> 超微量天平應用實(shí)例:氧化焙燒除硒火試金重量法測定粗硒中金、銀含量
> 無(wú)機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響(四)
> 低界面張力起泡劑的泡沫性能、用量對發(fā)泡量、半衰期的影響
> 魚(yú)缸水面產(chǎn)生油膜的主要原因
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現:液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
> LB膜技術(shù)在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
SRA減縮劑濃度對溶液表面張力、砂漿凝結時(shí)間、水泥水化的影響(一)
來(lái)源:材料導報 瀏覽 794 次 發(fā)布時(shí)間:2024-11-27
混凝土的可塑性、較高的耐久性、強度的可設計性、低成本性質(zhì)使得其成為當前應用最廣泛的建筑材料。然而,混凝土容易因自干燥和環(huán)境溫濕度差異而產(chǎn)生裂縫,這種現象在界面過(guò)渡區尤為明顯,在加載前此處可能已經(jīng)開(kāi)裂。裂縫的產(chǎn)生情況與膠凝材料的用量和種類(lèi)、水膠比、骨料的種類(lèi)和級配、養護條件、外加劑相關(guān),若設計不當會(huì )使得裂縫數量和尺寸增加,從而降低混凝土的耐久性。
混凝土加載前的裂縫主要是由骨料與漿體的收縮差異和漿體的過(guò)度收縮引起的,裂縫的產(chǎn)生主要取決于收縮應力與混凝土抗拉強度的關(guān)系。纖維和膨脹劑的使用可以減少混凝土收縮,提高其抗拉強度,從而降低開(kāi)裂風(fēng)險,但這樣會(huì )降低新拌混凝土的流動(dòng)性,對制備技術(shù)和養護條件都有更高的需求。而減縮劑(SRA)不僅可以顯著(zhù)降低混凝土收縮,而且使用方法十分簡(jiǎn)單,使得其應用越來(lái)越廣泛。
SRA是表面活性劑的一種,與水混合時(shí)可以降低液體的表面張力,從而顯著(zhù)降低混凝土因干燥或自干燥失水時(shí)產(chǎn)生的毛細應力和收縮應變。SRA由一個(gè)親水性(極性)頭部和一個(gè)疏水性(非極性)尾部共價(jià)鍵鍵合而成。如圖1所示,SRA可以吸附在混凝土孔隙溶液中的非極性界面上(即液氣界面),從而使得其表面張力降低,這是因為親水頭部被極性、含有氫鍵的溶劑(如水)和含有相反電荷的表面吸引,而疏水尾部被非極性碳氫鏈(如烷基鏈)、非極性溶劑(如油)吸引,被極性分子排斥。
SRA除了降低混凝土收縮外,也有一些負面作用。已經(jīng)有許多研究表明,SRA會(huì )降低水泥的水化速度,延長(cháng)混凝土的凝結時(shí)間,對混凝土強度產(chǎn)生不利影響。此外,SRA還會(huì )導致混凝土攪拌過(guò)程中夾帶的空氣量減少,降低混凝土的抗凍能力。

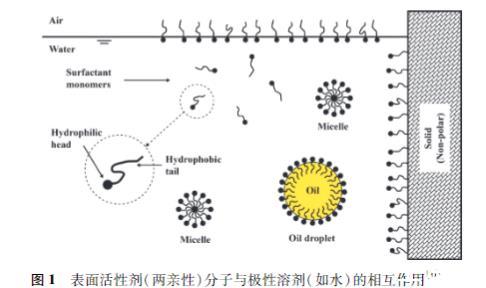

圖1表面活性劑(兩親性)分子與極性溶劑(如水)的相互作用
盡管對SRA會(huì )阻礙水泥水化進(jìn)程的認識已基本形成共識,但是有必要探討這種負面影響的來(lái)源,為后續SRA的設計和降低這種負面影響提供一定的參考。
為此,本工作以主要成分為二乙二醇單丁醚的SRA為研究對象,首先證實(shí)了SRA對水泥水化放熱、水化程度和砂漿抗壓強度的不利影響,再對比SRA對去離子水、合成孔隙溶液表面張力的作用,然后通過(guò)提取孔隙溶液研究了SRA對砂漿內部離子濃度造成的差異,分析了SRA與水泥的相互作用機理。該研究表明,采取兩步混合的方式延遲摻入SRA,可以減輕SRA對水泥水化的負面影響。
1實(shí)驗
1.1原材料
采用P.O42.5普通硅酸鹽水泥,其化學(xué)組分見(jiàn)表1,骨料為ISO標準砂。

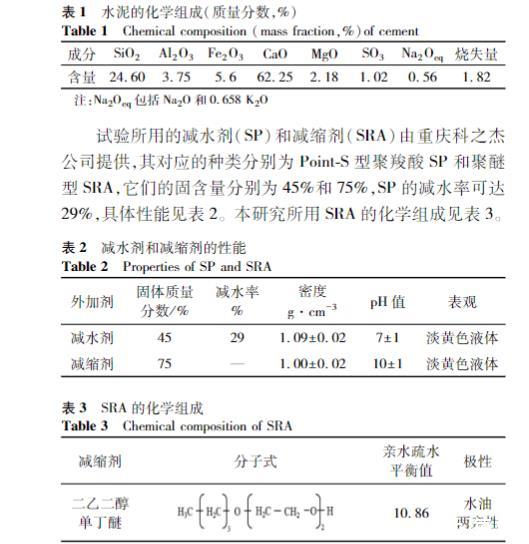

表1水泥的化學(xué)組成(質(zhì)量分數,%)
試驗所用的減水劑(SP)和減縮劑(SRA)由重慶科之杰公司提供,其對應的種類(lèi)分別為PointS型聚羧酸SP和聚醚型SRA,它們的固含量分別為45%和75%,SP的減水率可達29%,具體性能見(jiàn)表2.本研究所用SRA的化學(xué)組成見(jiàn)表3.
表2減水劑和減縮劑的性能
表3SRA的化學(xué)組成
1.2試驗方法
1.2.1砂漿抗壓強度與凝結時(shí)間
砂漿的凝結時(shí)間和抗壓強度參照JGJ/T702009《建筑砂漿基本性能試驗方法標準》測定。每組均重復實(shí)驗三次,結果取其算數平均值。
1.2.2漿體的水化熱和水化程度
采用TAMAir八通道微量熱儀測試水泥凈漿96h內的水化熱。用非蒸發(fā)水燒失量測試值來(lái)估算水泥的水化程度。

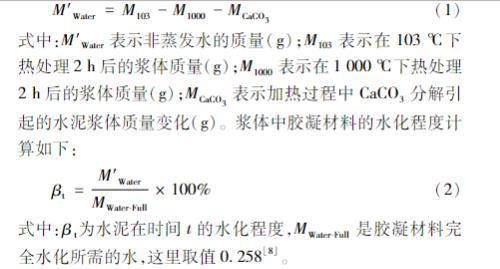

假設漿體為均質(zhì)系統,根據以下方程式確定不可蒸發(fā)的水含量:
1.2.3溶液表面張力
首先制備由0.35mol/L的KOH、0.05mol/L的NaOH和去離子水組成的合成孔溶液,再制備由SRA和去離子水或合成孔溶液組成的具有不同濃度SRA的液體,然后采用表面張力儀測試液體表面張力。
1.2.4砂漿孔隙溶液中離子濃度
采用壓孔溶液法獲取水泥凈漿內部孔溶液,用等離子耦合發(fā)射光譜儀(ICP)測試Na+、K+、Ca2+濃度,用ICS600離子色譜儀測試SO42-的濃度,并用酸滴定測試OH-的濃度。
實(shí)驗中還需要測試K2SO4的溶解速度:將100g溶劑緩慢加入到含有4.26gK2SO4粉末的塑料容器中。這里的4.26g是W/B=0.3時(shí)水泥漿體中每100g水中對應的有效K2SO4總量(用水泥的化學(xué)組分中K2O當量計算得來(lái))。容器中配備不銹鋼電極,以測量溶液的電導率。
σ=J/E(3)
式中:σ為電導率(S/m),J為電流密度(A/m2),E為電場(chǎng)強度(V/m)。由于離子的電荷數是一定的,由單位面積離子通過(guò)的量即可推算出有多少離子參與導電,再結合電離常數,即可推算出K2SO4的實(shí)際濃度。
1.3配合比設計
制備四組砂漿,B、D組中的水用SRA按照5%(質(zhì)量分數)進(jìn)行替換。B組中的SRA與水混合后直接加入水泥中攪拌,A組除不含SRA外與B組一致。而C、D組分兩步混合,C組先只加入95%的水進(jìn)行攪拌,完成后用塑料薄膜覆蓋攪拌鍋靜置15min,然后加入余下的水以中速攪拌3min,D組與C組唯一不同的地方在于先加入95%的水,最后加入的是余下5%的SRA,具體如表4所示。

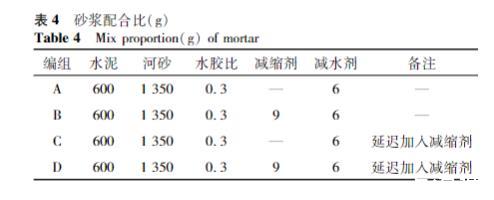

表4砂漿配合比(g)
