合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> pH對馬來(lái)松香MPA與納米Al2O3顆粒形成的Pickering乳液類(lèi)型、表/界面張力影響(四)
> 細胞膜表面張力調控方法與步驟
> 蒙藥滴丸劑制備與表面張力有何關(guān)系?
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異(二)
> 麥芽糖醇脂肪酸酯水溶液合成、反應條件及表面張力測定——摘要、材料與方法
> 我國陶瓷墨水生產(chǎn)企業(yè)基本狀況以及國產(chǎn)墨水與進(jìn)口墨水性能的比較
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質(zhì)(三)
> 表面張力儀測試添加消泡劑后起泡液、水性丙烯酸膠黏劑的變化(二)
> 硝化纖維素塑化效果與其表面張力的變化規律
> 基于脈沖焊接研究表面張力活性元素對Marangoni力的影響
推薦新聞Info
-
> 表面張力和重力驅動(dòng)下液態(tài)釬料填充焊縫流動(dòng)模型構建及效果評估(三)
> 表面張力和重力驅動(dòng)下液態(tài)釬料填充焊縫流動(dòng)模型構建及效果評估(二)
> 表面張力和重力驅動(dòng)下液態(tài)釬料填充焊縫流動(dòng)模型構建及效果評估(一)
> 鹽水溶液中,磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究(三)
> 鹽水溶液中,磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究(二)
> 鹽水溶液中,磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究(一)
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案(三)
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案(二)
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案(一)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(三)
多孔陶瓷的造孔方法|發(fā)泡劑摻量對多孔陶瓷材料性能的影響
來(lái)源:材料科學(xué)與工程學(xué)報 瀏覽 788 次 發(fā)布時(shí)間:2024-12-18
多孔陶瓷是一種三維網(wǎng)狀結構的陶瓷材料。多孔陶瓷結合了陶瓷材料和泡沫結構的特性,既具有低密度、輕質(zhì)量、高孔隙率和導熱系數小的特點(diǎn),又具有耐高溫、耐腐蝕、機械性能高的特點(diǎn)。多孔陶瓷與致密陶瓷相比,具有低密度、輕質(zhì)量、高孔隙率的特點(diǎn),因此,多孔陶瓷在流體過(guò)濾、吸附、提純等領(lǐng)域有廣泛的應用;與有機泡沫材料相比,多孔陶瓷有耐高溫、耐腐蝕、較好的阻燃性和導熱系數較低的特點(diǎn),因此多孔陶瓷將逐漸取代有機泡沫類(lèi)材料,在吸音、隔熱和保溫等工程應用方面被大量采用。多孔陶瓷還可用作催化劑載體。由于多孔陶瓷具有高比表面積、高孔隙率、耐高溫、耐酸堿侵蝕、遇有機溶劑不發(fā)生反應、不溶解、機械性能和硬度較高等眾多優(yōu)點(diǎn),因此利用多孔陶瓷作為催化載體可以保證催化反應迅速、徹底,如汽車(chē)尾氣的無(wú)害化處理、有毒或污染性氣體和液體排放前的催化凈化等。此外,多孔陶瓷在生物材料方面的應用也有著(zhù)較好的前景。
目前多孔陶瓷的造孔方法有很多,包括添加造孔劑法、直接發(fā)泡法、有機泡沫浸漬法、冷凍凝膠法、冷凍干燥法、溶膠-凝膠法等。其中直接發(fā)泡法就是指將表面活性劑加入陶瓷漿料中,通過(guò)機械攪拌向陶瓷漿料中引入氣泡,降低漿體的表面張力,形成在一定時(shí)間內具有穩定性的泡沫陶瓷漿料,在泡沫消散之前,通過(guò)固化成型、干燥制得多孔陶瓷坯體,然后將坯體進(jìn)行燒結,就可以制得多孔陶瓷。表面活性劑是一種可以吸附在液體表面、或者堆積在兩相之間的界面上,通過(guò)改變界面的表面張力,使液體或漿體更容易起泡的物質(zhì),因為表面活性劑溶于液體后能夠降低液體的表面張力,有較好的起泡性能,因此也稱(chēng)為發(fā)泡劑。當氣泡產(chǎn)生后,溶液中的表面活性劑分子能夠快速地吸附在氣液界面上,定向排列,降低表面張力,同時(shí)表面活性劑的疏水基團在范德華力和疏水作用下相互吸引,使表面活性劑分子吸附在氣液界面之間,形成緊密堆積的分子層,有利于提高界面的穩定性,因此表面活性劑分子的加入可以起到穩定泡沫的作用。
發(fā)泡劑摻量對多孔陶瓷材料性能的影響
圖1為固含量60%、SDS摻量分別為0.02%、0.04%、0.06%、0.08%、0.1%下所制備的多孔陶瓷坯體,經(jīng)過(guò)1190℃、保溫2 h燒結后的樣品性能。從圖中可以看出,多孔陶瓷樣品的體積密度和抗壓強度隨發(fā)泡劑摻量的增加而減小。當SDS的摻入量由0.02%提高至0.1%時(shí),樣品的密度由890.53降至361.0 kg/m3,抗壓強度由1.7下降至0.2 MPa。當SDS溶于水并經(jīng)過(guò)高速攪拌后,SDS分子可以吸附到氣液界面上降低表面張力并產(chǎn)生大量的氣泡,這些氣泡會(huì )緊密堆積在一起,氣泡之間有液膜將其隔開(kāi),將氣泡引入到陶瓷漿料中后,陶瓷原料分散在氣泡液膜間,形成骨架支撐,干燥后陶瓷原料液相消失,固化形成含孔隙的多孔陶瓷坯體,引入的氣泡越多,多孔陶瓷的孔隙率越高,孔壁越薄,陶瓷骨架越細;當氣泡的引入量過(guò)多時(shí),骨架易發(fā)生斷裂,此時(shí)多孔陶瓷的抗壓強度就會(huì )降低。

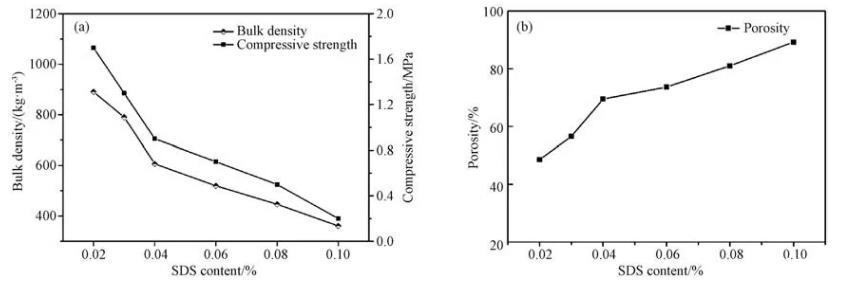

圖1不同發(fā)泡劑摻量下多孔陶瓷樣品的性能(a)體積密度和抗壓強度;(b)孔隙率

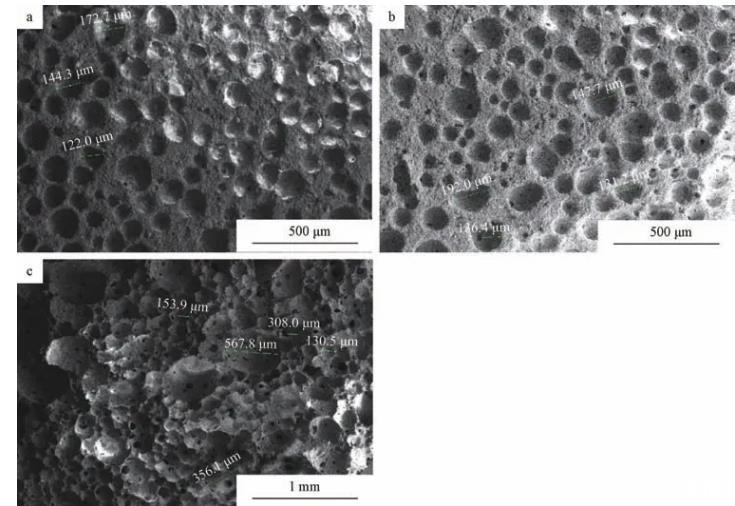

圖2不同SDS摻量(a:0.04%;b:0.08%;c:0.1%)的多孔陶瓷樣品的SEM照片
圖2是SDS摻量分別為0.04%、0.08%、0.1%的多孔陶瓷樣品的SEM照片。從圖可見(jiàn),當SDS摻量為0.04%和0.08%時(shí),氣孔尺寸在100~200μm左右;當SDS摻量為0.1%時(shí),多孔陶瓷中既有100~200μm之間的孔,又有200~600μm之間的孔,氣孔尺寸分布較為寬泛。這是因為添加表面活性劑所產(chǎn)生的泡沫狀態(tài)是熱力學(xué)非穩態(tài)孔,同時(shí),在一定的范圍內,表面活性劑的添加量越多,所產(chǎn)生的泡沫就相對越多。當產(chǎn)生的氣泡過(guò)多時(shí),表面活性劑在氣液界面的吸附能量相對較小,會(huì )導致吸附分子容易從界面脫附,進(jìn)而影響了泡沫的穩定性,此時(shí)泡沫就會(huì )發(fā)生合并、粗化,甚至破裂的現象。當SDS的加入量較少時(shí),高速攪拌形成的氣泡量較少,陶瓷原料分散在泡沫之間,形成骨架支撐,阻礙了泡沫的合并與粗化。當SDS的摻入量增大,高速攪拌所產(chǎn)生的泡沫增多,氣泡與氣泡之間緊密堆積,從能量角度來(lái)講,此時(shí)氣泡間更趨向于向低勢能方向發(fā)展,因此產(chǎn)生泡沫合并,泡沫的尺寸增大,進(jìn)而導致多孔陶瓷孔隙尺寸的變化。
