合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響（一）
> 分子動(dòng)力學(xué)模擬不同濃度仿生黏液-水界面的界面張力
> 低滲透油藏表面活性劑降壓增注效果影響因素
> 一文了解帶銹涂裝涂料類(lèi)型、作用及用途
> 打破試劑溶液的表面張力，提升乳糖醇制備的攪拌混合效果
> 三種金屬陽(yáng)離子對SDS表面活性劑溶液的影響研究
> 超微量天平應用實(shí)例：氧化焙燒除硒火試金重量法測定粗硒中金、銀含量
> 無(wú)機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（四）
> 低界面張力起泡劑的泡沫性能、用量對發(fā)泡量、半衰期的影響
> 魚(yú)缸水面產(chǎn)生油膜的主要原因
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現：液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
> LB膜技術(shù)在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測試（三）
來(lái)源：精細化工 瀏覽 597 次 發(fā)布時(shí)間:2025-03-05
2.2 DSC分析

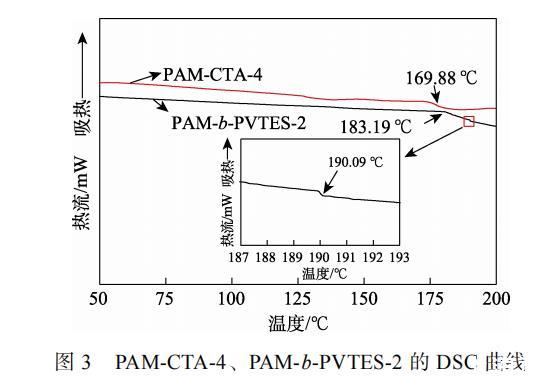

圖3 PAM-CTA-4、PAM-b-PVTES-2的DSC曲線(xiàn)
圖3為PAM-CTA-4、PAM-b-PVTES-2的DSC曲線(xiàn)。從圖3可以看出，PAM-CTA-4只有一個(gè)玻璃化轉變溫度（Tg），為169.88℃，但是PAM-b-PVTES-2有兩個(gè)Tg，分別為183.19和190.09℃，分別對應了聚丙烯酰胺（PAM）和聚乙烯基三乙氧基硅烷（PVTES）的Tg。PAM和PVTES鏈段間存在一定的相互作用，這些相互作用導致嵌段共聚物中兩相的Tg與各自均聚物的Tg不同，兩相的相互作用（融合）導致Tg向兩者之間移動(dòng)。由此可知，合成的聚合物具有兩相結構，屬于嵌段共聚物。
2.3 GPC分析

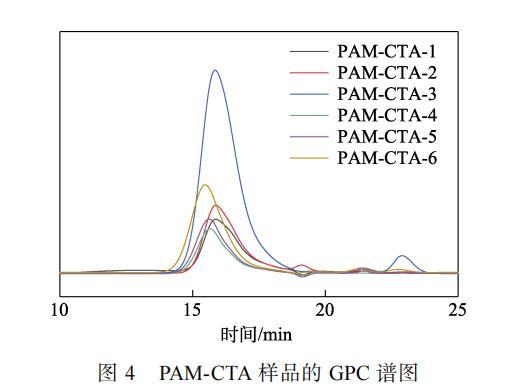

相對分子質(zhì)量的大小是影響聚合物黏度的一個(gè)重要因素，相對分子質(zhì)量越大，分子鏈段越長(cháng)，聚合物分子鏈段纏繞作用越強，聚合物的黏度越高，因此，適當地控制聚合物的相對分子質(zhì)量能有效地控制聚合物溶液的黏度。圖4為不同n(AM)∶n(DBTTC)下合成的PAM-CTA樣品的GPC譜圖，具體數據列于表1。
圖4 PAM-CTA樣品的GPC譜圖

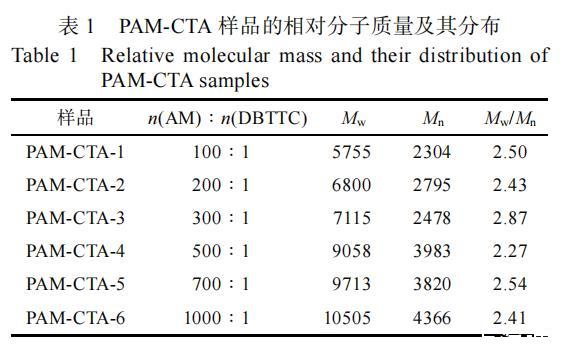

表1 PAM-CTA樣品的相對分子質(zhì)量及其分布
從表1可知，隨著(zhù)DBTTC用量的降低，共聚物相對分子質(zhì)量逐漸增加，重均相對分子質(zhì)量（Mw）由5755增加到10505。這是因為，隨著(zhù)鏈轉移劑DBTTC用量的增加，反應體系中DBTTC的濃度增加，鏈增長(cháng)自由基與鏈轉移劑DBTTC反應生成休眠中間體，鏈增長(cháng)停止，PAM-CTA的相對分子質(zhì)量隨著(zhù)鏈轉移劑用量的增加而降低，實(shí)現對PAM-CTA相對分子質(zhì)量的可控合成。由于PAM-CTA-4的分子量分布最窄，因此，選擇PAM-CTA-4進(jìn)行下一步反應。

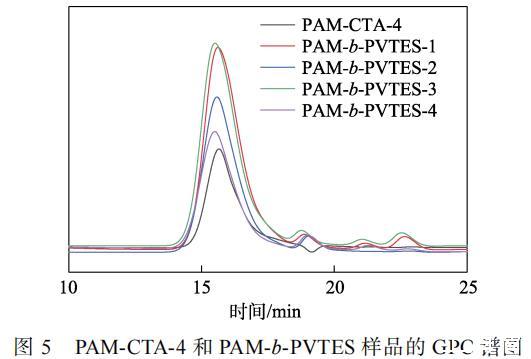

圖5為不同n(VTES)∶n(AM)合成的PAM-b?PVTES樣品的GPC譜圖，結果列于表2。PAM-b?PVTES樣品的相對分子質(zhì)量分布相較于PAM-CTA-4的相對分子質(zhì)量分布變大，且隨著(zhù)VTES用量的增加，聚合物鏈段增長(cháng)，PAM-b-PVTES的Mw從9058增加到10707。
圖5 PAM-CTA-4和PAM-b-PVTES樣品的GPC譜圖

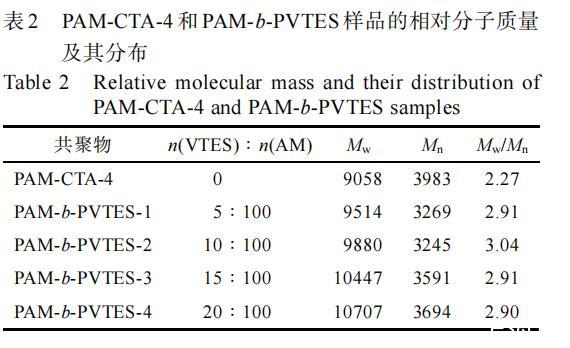

表2 PAM-CTA-4和PAM-b-PVTES樣品的相對分子質(zhì)量及其分布
2.4黏度分析
氣溶膠固定劑的黏度是影響固定劑霧化后液滴直徑的因素之一，氣溶膠固定劑溶液的黏度越小，越有利于氣溶膠固定劑與氣溶膠粉塵的黏附。一方面是因為氣溶膠固定劑黏度越小，霧化后液滴的直徑越小，液滴的比表面積增大，也就是說(shuō)單位體積內的固定劑霧化液滴密度越大，固定劑霧化液滴與氣溶膠粉塵顆粒的碰撞、結合頻率增大；另一方面霧化后液滴直徑越小，受到的重力作用越小，液滴在空氣中懸浮時(shí)間越長(cháng)，液滴與氣溶膠粉塵顆粒結合幾率更大，利于提高氣溶膠固定劑的利用率。圖6為20%固含量，不同的RAFT試劑用量對PAM-CTA共聚物水溶液黏度的影響。

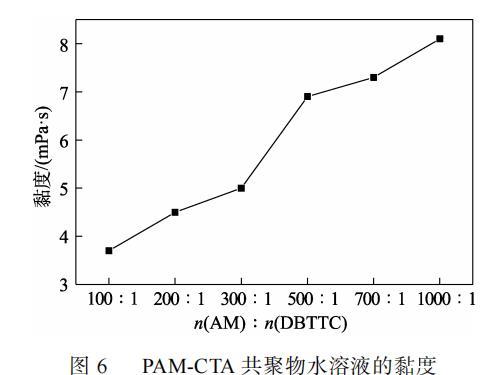

圖6 PAM-CTA共聚物水溶液的黏度
由圖6可知，隨著(zhù)DBTTC用量的減少，共聚物水溶液黏度緩慢提升，由3.7 mPa·s逐漸升高到8.1 mPa·s，這是因為，隨著(zhù)RAFT試劑用量的減少，共聚物相對分子質(zhì)量增加，共聚物鏈段增長(cháng)，共聚物鏈段之間的纏繞作用增強，共聚物水溶液黏度升高。適當地調節RAFT試劑的用量可以達到控制共聚物水溶液黏度的目的。
2.5表面張力分析
氣溶膠固定劑固定氣溶膠粉塵顆粒的過(guò)程是指霧化后的固定劑小液滴與氣溶膠顆粒在布朗運動(dòng)或氣流的作用條件下發(fā)生碰撞，固定劑對氣溶膠顆粒進(jìn)行粘附、捕捉，將其凝并后最終沉降。因此，固定劑對粉塵的固定性能與其對氣溶膠粉塵的潤濕性能和與氣溶膠粉塵的碰撞頻率有關(guān)。
氣溶膠粉塵顆粒普遍具有較高的表面張力，因此氣溶膠固定劑的表面張力越小越易與氣溶膠顆粒粘附。固含量為20%的PAM-b-PVTES共聚物水溶液的表面張力如圖7所示。

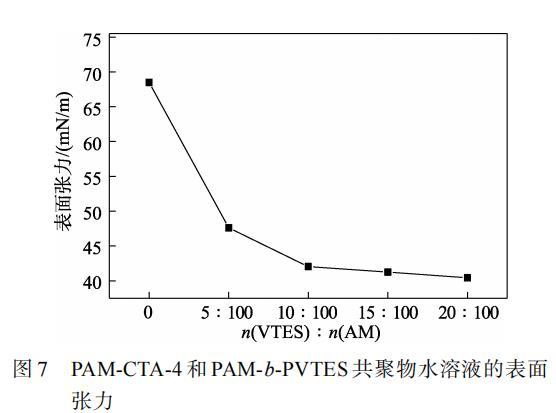

圖7 PAM-CTA-4和PAM-b-PVTES共聚物水溶液的表面張力
從圖7可以看出，隨著(zhù)VTES用量的增大，共聚物水溶液的表面張力逐漸降低，n(VTES)∶n(AM)由0增加到10∶100時(shí)，共聚物水溶液表面張力從68.49 mN/m降低到40.44 mN/m，繼續增大VTES用量，共聚物水溶液表面張力逐漸趨于穩定。這說(shuō)明VTES和AM共聚后賦予了共聚物水溶液更低的表面能，降低了共聚物水溶液的表面張力。
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測試（一）
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測試（二）
