合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 篩板萃取塔中液滴行為的影響因素，篩板對界面張力體系液滴有何作用
> 氟原子表面張力極低，可提高消泡劑的持續抑泡效果
> 一體化生物復合乳液研制及在碳酸鹽巖體積加砂壓裂中的應用（三）
> 連接基對3種表面活性劑GSS271、GSS371和GSS471動(dòng)態(tài)表面性能的影響（下）
> 硬脂酸鈉、油酸鈉、亞油酸鈉對Ca2+活化石英浮選差異性、表面張力的影響
> 表面張力儀與界面張力儀的區別
> 日本在地下存了5萬(wàn)噸純凈水？
> 新設計的拼接式固相萃取柱完美解決萃取柱出現空氣栓塞問(wèn)題
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（三）
> 微量天平的感量是多少，超微量電子天平操作方法
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現：液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
> LB膜技術(shù)在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
表面張力儀應用：研究活性磁化水對無(wú)煙煤塵的濕潤作用（二）
來(lái)源：北京理工大學(xué)學(xué)報 瀏覽 645 次 發(fā)布時(shí)間:2025-03-06
3結果與討論
3.1煤的濕潤性
圖1為本實(shí)驗所選煤樣的接觸角測試結果圖，由圖可以看出，煤樣的接觸角為74.2°，相較于其他類(lèi)型的煤（接觸角為20.55°，22.34°，34.23°和29.75°），其接觸角明顯偏大，具有較強的疏水性。

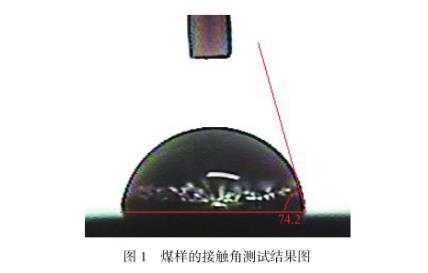

圖1煤樣的接觸角測試結果圖
表1為煤樣的工業(yè)分析結果，其水分為1.97%.根據XU等的研究結論，煤塵的水分越大，濕潤性越好，其實(shí)驗所用煤樣的水分分別為1.44，1.84，1.28，3.71，1.42，5.83，5.52，6.17.與之相較，所選煤樣水分小于2%，為低水分煤樣，濕潤性較差。

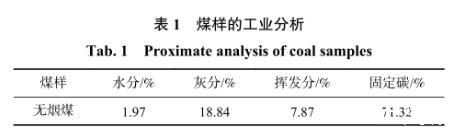

表1煤樣的工業(yè)分析
3.2不同表面活性劑溶液的濕潤性
如圖2所示，4種溶液隨著(zhù)濃度的增加，表面張力逐漸趨于穩定。十二烷基磺酸鈉溶液質(zhì)量分數大于0.20%時(shí)，溶液表面張力趨于穩定。表面張力最小時(shí)，溶液質(zhì)量分數為0.30%.十二烷基硫酸鈉（SDS）溶液質(zhì)量分數大于0.05%時(shí)，溶液表面張力趨于穩定。表面張力最小時(shí)，溶液質(zhì)量分數為0.15%.十二烷基苯磺酸鈉（SDBS）質(zhì)量分數大于0.15%時(shí)，溶液表面張力趨于穩定。表面張力最小時(shí)，溶液質(zhì)量分數為0.30%.塵克C&C溶液質(zhì)量分數大于0.05%時(shí)，溶液表面張力趨于穩定。表面張力最小時(shí)，溶液質(zhì)量分數為0.10%.由圖可以看出，相較于十二烷基苯磺酸鈉（SDBS）和十二烷基磺酸鈉，十二烷基硫酸鈉（SDS）和塵克C&C可以較大程度地降低溶液的表面張力，提高溶液對低水分無(wú)煙煤顆粒的濕潤性。同時(shí)，考慮到塵克C&C溶液具有無(wú)腐蝕、無(wú)污染、可生物降解、不造成二次污染的特性，最終選擇質(zhì)量分數0.10%塵克C&C溶液作為最優(yōu)表面活性溶液。

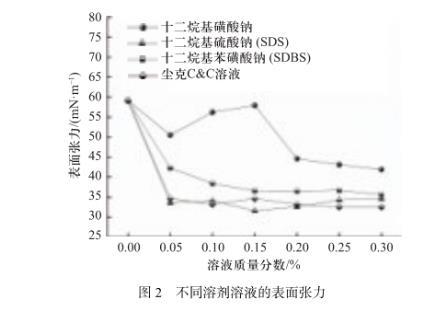

圖2不同溶劑溶液的表面張力
3.3溶液表面張力隨磁化強度的變化
如圖3所示，磁化5 min后的礦井靜壓水和質(zhì)量分數0.10%塵克C&C溶液表面張力會(huì )降低，最大降低幅度分別為7.28%和7.54%.最佳磁場(chǎng)強度均為300 mT.

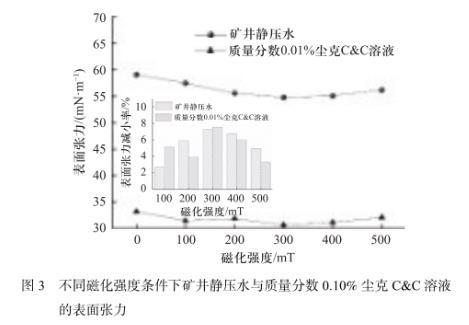

圖3不同磁化強度條件下礦井靜壓水與質(zhì)量分數0.10%塵克C&C溶液的表面張力
無(wú)論礦井靜壓水還是質(zhì)量分數0.10%塵克C&C溶液，隨著(zhù)磁場(chǎng)強度的增加，其溶液表面張力先減小后增大。這是因為磁場(chǎng)的施加可使溶液發(fā)生三方面的變化，分別是：①磁場(chǎng)可破碎水分子簇，使之成為許多小分子體，從而減弱其表面張力。②磁場(chǎng)可使溶液分子之間的氫鍵斷裂，使得溶液具有更強的極性，更容易與煤表面的懸鍵結合，從而濕潤煤體。③適當的磁場(chǎng)會(huì )使得溶液表面的親水基團更加致密，從而增強溶液的濕潤性。磁場(chǎng)強度的增加，使得這三方面的影響逐漸增大，表現為溶液的表面張力逐漸減小。然而，過(guò)度的磁化可使溶液表面的親水基團脫落，使得溶液濕潤性變差，表現為過(guò)度磁化后溶液表面張力逐漸增加。
由圖3可知，質(zhì)量分數0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質(zhì)量分數0.10%塵克C&C試劑，使得溶液表面張力由59.1 mN/m下降到33.2 mN/m，下降幅度為43.82%.磁化強度為300 mT，磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強度下，礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m，下降幅度為7.28%.由此可知，與試劑對溶液濕潤性的提升效果相比，磁化作用對溶液濕潤性的提升較小。
3.4溶液表面張力隨磁化時(shí)間的變化
確定最優(yōu)磁化時(shí)間，對磁化裝置設計及經(jīng)過(guò)磁化裝置時(shí)的流量參數控制很重要。如圖4（a）所示，在300 mT的磁化強度下，磁化時(shí)間超過(guò)60 s時(shí)，礦井靜壓水和質(zhì)量分數0.10%塵克C&C溶液表面張力逐漸趨于穩定。磁化強度為300 mT，磁化時(shí)間60 s時(shí)，礦井靜壓水和質(zhì)量分數0.10%塵克C&C溶液表面張力最小，分別為52.0，31.5 mN/m.

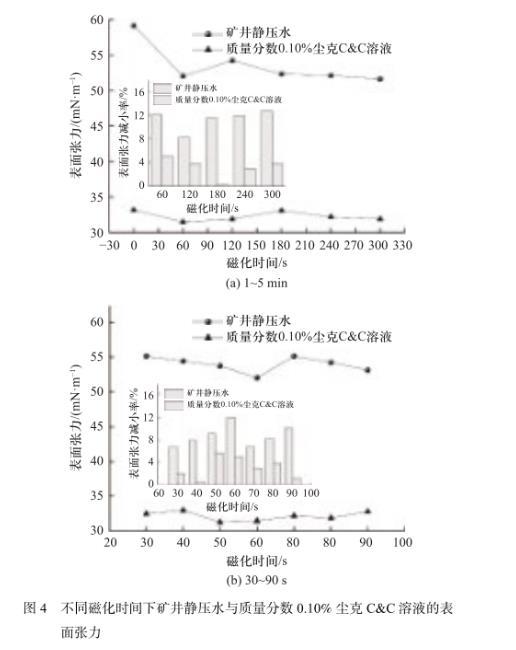

圖4不同磁化時(shí)間下礦井靜壓水與質(zhì)量分數0.10%塵克C&C溶液的表面張力
為了確定最優(yōu)磁化時(shí)間，分別測定了磁場(chǎng)強度為300 mT，磁化時(shí)間為30，40，50，60，70，80，90 s時(shí)的溶液表面張力。由圖4（b）可以看出，磁化時(shí)間在30——90 s范圍內，礦井靜壓水的表面張力波動(dòng)性變化，磁化時(shí)間為60 s時(shí)，礦井靜壓水的表面張力最小。而質(zhì)量分數0.10%塵克C&C溶液的表面張力在50 s時(shí)有一個(gè)明顯的拐點(diǎn)，之后表面張力趨于穩定。拐點(diǎn)處，質(zhì)量分數0.10%塵克C&C溶液表面張力最小。磁場(chǎng)強度為300 mT，質(zhì)量分數0.10%的塵克C&C溶液的最佳磁化時(shí)間為50 s.
表面張力儀應用：研究活性磁化水對無(wú)煙煤塵的濕潤作用（一）
