合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> Kibron超微量天平在生物醫藥研究領(lǐng)域應用實(shí)例
> 棕櫚酸酯淀粉糊液理化性質(zhì)及替代洗衣粉配方中的LAS去污系數研究（三）
> 不同溫度壓力下CO2和混合烷烴的界面張力測定（二）
> 溴化鋰水溶液微觀(guān)特性的分子動(dòng)力學(xué)研究
> 用吸管往水里吹氣，為什么水里的氣泡不像氣球一樣越吹越大？而是分成很多個(gè)連續的小氣泡冒出來(lái)？
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（一）
> 各種測量ILs汽化焓對比：表面張力法、熱重法、簡(jiǎn)單相加法、 基團貢獻法……（二）
> SuperG超微量天平工作原理、特點(diǎn)、參數、操作方法
> 基于表面張力測試優(yōu)化畫(huà)筆顏料配方
> 新水性丙烯酸乳液原膠（水性壓敏膠）配方、制備步驟及優(yōu)勢
推薦新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（三）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（二）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（一）
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現：液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
?發(fā)泡材料配方對表面張力的影響
來(lái)源： 瀏覽 1166 次 發(fā)布時(shí)間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化，發(fā)泡后體積與發(fā)泡前體積之比稱(chēng)為發(fā)泡倍率，按發(fā)泡倍率不同，IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品，其原料配方不同，主要差別是發(fā)泡劑含量有差異，發(fā)泡材料的中間過(guò)程產(chǎn)品即發(fā)泡材料母片，由于配比差異其表面張力也不同，而且是否經(jīng)過(guò)輻照交聯(lián)處理也有很大區別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別，而且還與是否壓光有關(guān)，實(shí)驗測試結果如表2所示。

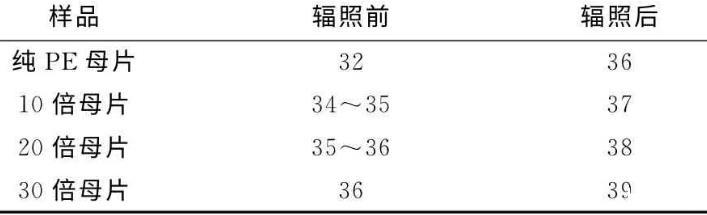

表1不同發(fā)泡倍率母片輻照處理前后的表面張力

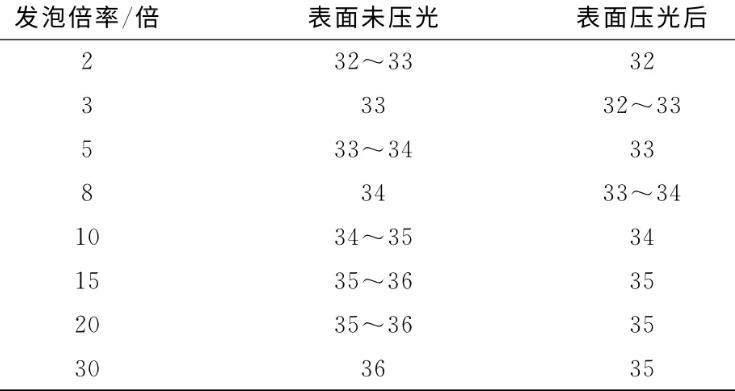

表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出，純PE表面張力最小，隨著(zhù)發(fā)泡劑加入比例增加，改變了材料的結晶性，表面張力趨于增加。電子束輻照交聯(lián)，可以改變材料結構，同樣改變了材料表面的表面能，材料表面張力變大。
由表2可看出，隨著(zhù)發(fā)泡產(chǎn)品倍率提高，材料表面張力會(huì )增加。發(fā)泡材料的微觀(guān)泡孔結構，改變了表面特性，增加了液體的潤濕，發(fā)泡倍率加大，單位體積內泡孔數增加，表面泡孔結構更利于浸潤。發(fā)泡材料剛完成發(fā)泡后，其表面張力小于發(fā)泡前對應的母片，這是因為發(fā)泡在高溫下進(jìn)行，使得表面進(jìn)行了結晶融化和重新結晶，改變了前期輻照交聯(lián)引起的表面變化。同一材料，若表面壓光處理后，表面張力會(huì )略有下降，這是因為壓光改變了材料表面的泡孔形態(tài)，形成了一層平整表皮，不利于液體的浸潤。
