合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 氣體富集、雜質(zhì)對固-液界面納米氣泡接觸角的影響——結果與討論、結論
> 去乙?；碧侵锉砻婊钚詣┑慕Y構鑒定、理化性質(zhì)及應用（三）
> 加入低表面張力活性劑，將自來(lái)水廠(chǎng)污泥制備成生物滯留介質(zhì)海綿土
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 微流控器件結構對水/水微囊形成過(guò)程、界面張力的影響規律（二）
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應用效果（三）
> 傳統的表面張力儀的功能簡(jiǎn)介
> 衣康酸型反應性表面活性劑在新型皮革化學(xué)品中的應用研究進(jìn)展
> ?印制板組裝件污染物手工清洗時(shí)，如何選擇溶劑
> 磺酸基團修飾水滑石LB復合薄膜自組裝機理及酸致變色特性（二）
推薦新聞Info
-
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案（三）
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案（二）
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場(chǎng)的實(shí)施方案（一）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（三）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（二）
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性（一）
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
超微量天平應用于高阻燃輻照交聯(lián)低煙無(wú)鹵聚烯烴制備
來(lái)源：趙嶺 瑞旭（河南）科技集團有限公司 瀏覽 925 次 發(fā)布時(shí)間:2024-07-19
隨著(zhù)安全、環(huán)保要求的提高，低煙無(wú)鹵阻燃聚烯烴絕緣料憑著(zhù)其低煙、無(wú)鹵環(huán)保的優(yōu)勢在許多線(xiàn)纜產(chǎn)品中取代了傳統的PVC產(chǎn)品，在民用布電線(xiàn)產(chǎn)品中更是得到了廣泛的應用，而輻照交聯(lián)低煙無(wú)鹵聚烯烴絕緣料與熱塑性產(chǎn)品相比具有更高的耐溫等級，因此更是得到了線(xiàn)纜產(chǎn)品的青睞。
常規的低煙無(wú)鹵聚烯烴絕緣料產(chǎn)品，不論是熱塑性還是輻照交聯(lián)的均需滿(mǎn)足GB/T32129-2015的標準要求就可以。配方設計也較常規，均采用乙烯－醋酸乙烯酯共聚物、聚乙烯、改性聚乙烯、聚烯烴樹(shù)脂、三元乙丙橡膠等聚烯烴類(lèi)樹(shù)脂為基體材料，添加大量的氫氧化鋁、氫氧化鎂等無(wú)機阻燃劑，再添加聚乙烯蠟、硅烷偶聯(lián)劑、硅酮母粒、硬脂酸鹽等加工助劑，經(jīng)過(guò)密煉加雙階擠出機組塑化混合造粒而成。
在艦船、礦用等場(chǎng)合使用的電纜其性能有著(zhù)特殊的要求，對于電纜護套材料不僅要有優(yōu)良的物理機械性能，還要求有較高的阻燃性能，并對電纜材料具有一定的抗撕要求，因此提出一種高阻燃輻照交聯(lián)低煙無(wú)鹵聚烯烴及其制備方法。
高阻燃輻照交聯(lián)低煙無(wú)鹵聚烯烴配方比例：熱塑性基料：45～90﹪，阻燃劑：10～20﹪，抗氧化基料：0.2～0.4﹪，潤滑劑：0.1～0.2﹪，交聯(lián)劑：0.1～0.2﹪。
高阻燃輻照交聯(lián)低煙無(wú)鹵聚烯烴制備步驟：
步驟1：原料稱(chēng)取，按組分配比通過(guò)微量天平稱(chēng)取原料；
步驟2：均勻混料，將稱(chēng)取好的原料各組分加入高速捏合機中混合均勻；
步驟3：密煉作業(yè)，將混合好的原料加入密煉機中進(jìn)行密煉；
步驟4：擠出造粒，密煉后的原料轉入到雙螺桿擠出機熔融擠出，經(jīng)切粒、冷卻得到輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子；
步驟5：取樣檢測，取樣輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子進(jìn)行阻燃性能和抗撕性能檢測。
步驟6：規?；a(chǎn)，根據檢測結果優(yōu)化組分配比，進(jìn)行規?；a(chǎn)。

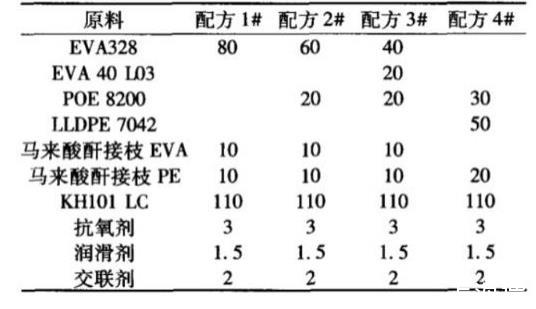

通過(guò)微量天平按照說(shuō)明書(shū)附圖1中的配方1#、配方2#、配方3#和配方4#中的組分比例分別稱(chēng)取A號原料、B號原料、C號原料和D號原料，然后將A號原料、B號原料、C號原料和D號原料分別加入加入高速捏合機中混合均勻制得A號混合原料、B號混合原料、C號混合原料和D號混合原料。
接著(zhù)將A號混合原料、B號混合原料、C號混合原料和D號混合原料加入密煉機中進(jìn)行密煉，制得A號密煉原料、B號密煉原料、C號密煉原料和D號密煉原料，接著(zhù)將A號密煉原料、B號密煉原料、C號密煉原料和D號密煉原料轉入到雙螺桿擠出機熔融擠出并切粒冷卻得到A號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、B號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、C號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子和D號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子，
測試雙螺桿擠出機的溫度設置為：加料段135-140℃，混料段145-155℃，擠出造粒段160-170℃，機頭部分165-160℃，接著(zhù)通過(guò)垂直燃燒試驗法對粒子進(jìn)行輻照前的阻燃性能測試，耐撕裂性測試按照GB/T1040.3-2006測試和CQC1103-014附錄A進(jìn)行測試，測得A號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、B號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、C號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子和D號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子的阻燃性能和耐撕裂性能。
接著(zhù)將A號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、B號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、C號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子和D號低煙無(wú)鹵阻燃聚烯烴絕緣料粒子分別放置到經(jīng)電子加速器產(chǎn)生的電子線(xiàn)（β射線(xiàn)）照射，使粒子交聯(lián)得到A號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、B號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、C號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子和D號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子。
對A號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、B號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子、C號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子和D號輻照交聯(lián)低煙無(wú)鹵阻燃聚烯烴絕緣料粒子的阻燃性能和耐撕裂性能進(jìn)行檢測，輻照后配方4#的耐撕裂強度明顯大于配方1#、配方2#、配方3#的耐撕裂強度。
