合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 稻葉表面特性及霧滴在傾角稻葉上的沉積行為
> 改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 加入低表面張力活性劑，將自來(lái)水廠(chǎng)污泥制備成生物滯留介質(zhì)海綿土
> 新型添加劑濃度對水合物溶液的表面張力的影響
> 油乳劑疫苗黏度與穩定性影響因素
> 電極界面剩余電荷量越大，界面張力（界面自由能）就越小
> 微凝膠顆粒在氣液界面處吸附動(dòng)力學(xué)及動(dòng)態(tài)方程研究——摘要、介紹、材料及方法
> 仲醇聚氧乙烯醚硫酸鹽平衡和動(dòng)態(tài)表面張力及應用性能研究（三）
> ?什么是表面張力？表面張力儀的結構組成、測試過(guò)程、校準方法、分類(lèi)及應用
> 噴霧液滴的形成原理與配方設計：動(dòng)態(tài)表面張力與粒徑的關(guān)系
推薦新聞Info
-
> 液滴中心液態(tài)區表面張力法研究PTFE膠粒與NaCl混合液滴圖案形成原理
> 兩種烷基咪唑亞磷酸酯離子液體熱穩定性、表面張力測定（三）
> 兩種烷基咪唑亞磷酸酯離子液體熱穩定性、表面張力測定（二）
> 兩種烷基咪唑亞磷酸酯離子液體熱穩定性、表面張力測定（一）
> ?表面張力儀干什么用的？?表面張力儀原理、類(lèi)型、使用方法及注意事項
> 表面張力對激光空泡脈動(dòng)及潰滅特性的影響（二）
> 表面張力對激光空泡脈動(dòng)及潰滅特性的影響（一）
> C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（三）
> C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（二）
> C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（一）
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（二）
來(lái)源：石油化工技術(shù)與經(jīng)濟 瀏覽 204 次 發(fā)布時(shí)間:2024-12-11
2結果與討論
2.1聚氨酯改性環(huán)氧樹(shù)脂上漿劑對碳纖維的影響
2.1.1上漿劑制備原理與組成結構
為改善上漿碳纖維的后加工工藝性能，采用六亞甲基二異氰酸酯(HDI)共聚改性雙酚A型環(huán)氧樹(shù)脂，制備聚氨酯結構改性的環(huán)氧樹(shù)脂組合物，同時(shí)加入表面活性劑十八碳醇聚氧乙烯醚、抗氧化劑2,6-二叔丁基對甲酚、流平劑BNK-LK380、防凍劑乙二醇丁醚等，通過(guò)轉相乳化、高速剪切工藝，制備聚氨酯結構改性的環(huán)氧樹(shù)脂乳液型上漿劑。
2.1.2上漿劑乳液的性能評價(jià)

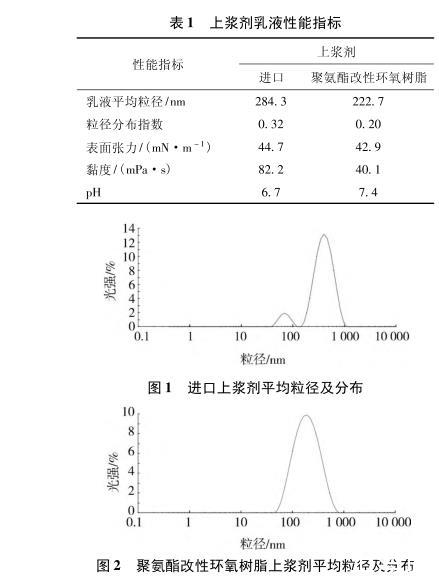

制備的聚氨酯改性環(huán)氧樹(shù)脂上漿劑乳液性能測試結果見(jiàn)表1，粒徑及分布測試結果見(jiàn)圖1～2。
由表1和圖1～2可見(jiàn)：上漿劑乳液的平均粒徑小于250 nm，呈單峰均勻分布，可滿(mǎn)足碳纖維工程應用的長(cháng)期儲運要求；表面張力和經(jīng)處理后的碳纖維表面能近似，更有利于乳液在碳纖維表面的快速鋪展；黏度低，有利于上漿劑的浸潤吸附和上漿劑的內部流動(dòng)；pH穩定，對設備要求低，腐蝕性小。
2.1.3上漿劑對碳纖維性能的影響

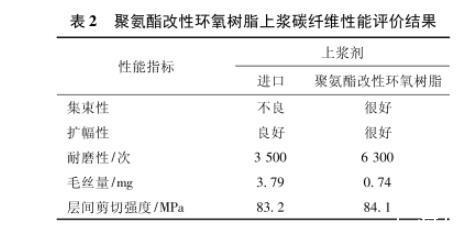

采用聚氨酯改性環(huán)氧樹(shù)脂上漿劑制備的碳纖維性能見(jiàn)表2。
表2測試結果表明:采用上海石化研制的聚氨酯改性環(huán)氧樹(shù)脂碳纖維上漿劑，制備的上漿碳纖維工藝性能優(yōu)異，集束性和擴幅性均較為突出，耐磨性遠超進(jìn)口上漿劑，毛絲量大幅度降低，層間剪切強度與進(jìn)口上漿劑處于同一水平。上漿碳纖維綜合物理性能達到或超過(guò)國外同類(lèi)上漿劑水平，可滿(mǎn)足多種后加工工藝的制備需求。
碳纖維表面SEM掃描電鏡結果表明，上漿劑在碳纖維表面鋪展均勻，無(wú)明顯瑕疵斑塊，在碳纖維表面的成膜性能較為良好。
2.2聚酯改性環(huán)氧樹(shù)脂上漿劑對碳纖維的影響
2.2.1上漿劑制備原理與組成結構
為滿(mǎn)足碳纖維工程化應用的快速上漿需求，上海石化研發(fā)了聚酯改性環(huán)氧樹(shù)脂乳液上漿劑，采用聚乙二酸乙二醇酯共混改性雙酚A型環(huán)氧樹(shù)脂，并加入針對性開(kāi)發(fā)的雙酚A聚醚陰離子表面活性劑、BNK-LK380、2,6-二叔丁基對甲酚等組分。雙酚A聚醚陰離子表面活性劑由枯基苯酚為引發(fā)劑，采用環(huán)氧乙烷開(kāi)環(huán)聚合方法和連續磺銨基化反應得到。
所制備的聚酯改性環(huán)氧樹(shù)脂上漿劑在核磁共振譜圖的1.6×10-6、3.8×10-6、4.8×10-6、6.8×10-6、7.2×10-6處，紅外光譜在3 309 cm-1、2 971/2 870cm-1、1 600 cm-1、1 721 cm-1以及1 103 cm-1等處出現甲基、苯環(huán)、聚酯、聚醚的特征吸收峰，表明結構中存在聚酯多元醇、雙酚A聚醚陰離子表面活性劑等組分。雙酚A聚醚陰離子表面活性劑具有優(yōu)異的乳化性能和極低的浸潤性能，在和聚酯多元醇配合的情況下，可顯著(zhù)降低上漿劑乳液的表面張力，提高上漿效率，增強上漿均勻性和穩定性。
2.2.2上漿劑乳液的性能評價(jià)

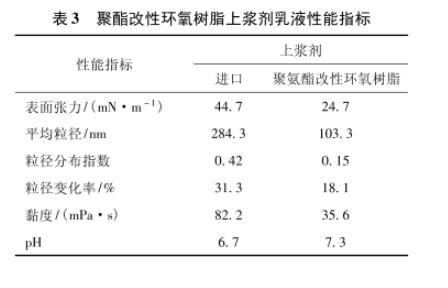

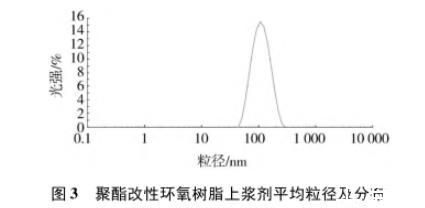

制備的聚酯改性環(huán)氧樹(shù)脂上漿劑乳液性能見(jiàn)表3，粒徑及分布測試結果見(jiàn)圖3。
與進(jìn)口上漿劑相比，制備的上漿劑乳液粒徑穩定，變化率小，可穩定保存；黏度低，不易沾輥絮化；pH呈中性。
上漿劑的表面張力是決定上漿劑對碳纖維吸附能力和效果的首要因素。上漿劑表面張力越小，上漿劑在碳纖維表面鋪展速度越快，上漿過(guò)程所需的浸漬時(shí)間越少，可以在一定程度上加快生產(chǎn)速度，提高經(jīng)濟效益。聚酯改性環(huán)氧樹(shù)脂上漿劑的表面張力顯著(zhù)降低，碳纖維的浸潤時(shí)間大幅度縮減，浸潤鋪展速度更快，可有效降低上漿時(shí)間，有利于碳纖維生產(chǎn)線(xiàn)速度的提高。
2.2.3上漿劑對碳纖維性能的影響

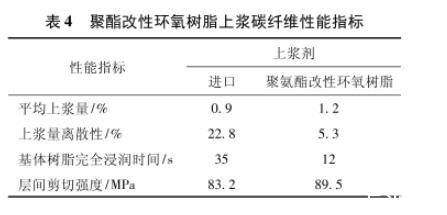

采用聚酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維，其表面SEM掃描電鏡結果見(jiàn)圖4，性能測試結果見(jiàn)表4。
測試結果表明，同樣上漿劑濃度下，采用進(jìn)口上漿劑制備的上漿碳纖維，上漿量較低，離散程度高，表面仍可見(jiàn)較明顯的溝槽，表面粗糙度較高，上漿分布不均勻；采用聚酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維，上漿量更高，表面光滑均勻，上漿劑填充了表面溝槽結構，降低了表面粗糙度，上漿效果更為均勻穩定，填充能力更強，上漿速度更快。
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（一）
