合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 測量液體表面張力懸滴法介紹
> 質(zhì)量分數對納米流體表面張力、霧化模式的影響
> 3種典型清水劑對不同原油組分界面穩定性、油滴聚并行為的影響（二）
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測定（二）
> 通過(guò)3個(gè)小實(shí)驗來(lái)理解水的表面張力
> 如何測量純凈水和硅油、純凈水和乙酸乙酯間的界面張力
> 氣液液微分散體系的微流控制備方法及在稀土離子萃取領(lǐng)域的應用（上）
> 納米乳液的類(lèi)型、制備、粒徑分布、界/表面張力、接觸角和Zeta電位
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 基于表面張力方法判斷物質(zhì)（或材料）的親水性（二）
推薦新聞Info
-
> 納米熔鹽形成機理、表面張力測定及影響因素研究（三）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（二）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> ?《Nature》論文致謝欄?？停撼⒘刻炱降纳锬ぱ芯款嵏残詰?/a>
> Na2CO3溶液與模擬油反應不同時(shí)間后產(chǎn)物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應不同時(shí)間后產(chǎn)物的界面張力、剪切黏度（一）
> 耐擦刮無(wú)膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）
> 耐擦刮無(wú)膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（一）
> 利用超微量天平制備微孔淀粉處理含Cu(II)離子染料廢水
> 不同類(lèi)型的堿、pH值對孤東油田原油界面張力的影響（下）
新型POSS基雜化泡沫穩定劑表面張力測定及對泡沫壓縮性能的影響（一）
來(lái)源：功能材料 瀏覽 98 次 發(fā)布時(shí)間:2025-09-03
摘要:為提升硬質(zhì)聚氨酯材料的力學(xué)性能，研究以巰巰基POSS(SH-POSS)為有機-無(wú)機納米橋梁，采用“烯-硫醇”點(diǎn)擊化學(xué)反應，結合疏水基團單端乙烯基聚二甲基硅氧烷(VDMS)、2-壬烯酸甲酯(FEMA)以及親水基團聚乙二醇單丙烯酸酯(APEG400)和烯丙基聚醚(APEG750)制備了新型POSS基雜化泡沫穩定劑。利用傅里葉紅外光譜和核磁共振波譜對目標雜化材料進(jìn)行了分子結構表征，通過(guò)測試其表面張力、溶解性及力學(xué)性能，評估了不同化學(xué)結構泡沫穩定劑對泡沫壓縮性能的影響。結果顯示，POSS基復合材料結構可控的分子特點(diǎn)能使其表面張力低至25.31mN/m，聚醚鏈段的存在能有效改善組分間相容性，顯著(zhù)提高了氣泡穩定性。該納米雜化材料可有效吸附于硬質(zhì)聚氨酯泡沫結構內部，增強泡壁強度，賦予泡沫材料更加細膩均勻的泡孔分布及優(yōu)異的力學(xué)性能，壓縮強度提升至205.29kPa。
引言
硬質(zhì)聚氨酯泡沫材料因其優(yōu)異的隔熱、隔音和機械性能，廣泛應用于建筑、家電和汽車(chē)等領(lǐng)域。隨著(zhù)應用需求的增加，特別是在承載性應用中，泡沫的抗壓縮性能變得尤為重要。泡沫的結構穩定性與發(fā)泡過(guò)程中泡孔的尺寸、均勻性及泡孔壁強度密切相關(guān)，因此優(yōu)化泡孔結構和選擇合適的泡沫穩定劑至關(guān)重要。
目前，常用的有機硅基泡沫穩定劑雖然能調節泡孔結構，但現有市場(chǎng)銷(xiāo)售的泡沫穩定劑在高負荷應用條件下，仍無(wú)法顯著(zhù)提高聚氨酯泡沫的抗壓縮強度，泡孔結構容易受壓變形，從而影響材料的整體性能。
POSS基復合材料因其籠型結構和良好的相容性，具有改善聚氨酯泡沫力學(xué)性能的潛力，它不僅能在泡孔表面形成穩定膜，抑制大孔生成，還能與發(fā)泡組分反應，增強泡孔內壁的力學(xué)性能。
為此，本研究提出了一種基于自制POSS基復合材料的新型泡沫穩定劑，通過(guò)在其結構中引入特定的功能化鏈段，以改善硬質(zhì)聚氨酯泡沫力學(xué)性能。實(shí)驗結果表明，添加自制POSS基復合材料的泡沫不僅泡孔結構均勻，泡孔內壁致密，壓縮性能顯著(zhù)增強，還能顯著(zhù)提升抗壓縮強度，展現出良好的應用潛力。本研究通過(guò)對POSS基泡沫穩定劑的分子結構設計及其在發(fā)泡體系中的作用機理進(jìn)行深入探討，為未來(lái)硬質(zhì)聚氨酯泡沫材料的優(yōu)化提供了新的思路和解決方案。
1實(shí)驗
1.1實(shí)驗原材料
試劑:巰巰基POSS(SH-POSS)、聚乙二醇單丙烯酸酯、聚硅氧烷為實(shí)驗室自制;環(huán)戊烷、光引發(fā)劑(2,2-二甲氧基-2-苯基苯乙酮)、2-壬烯酸甲酯、二氯甲烷均為分析純，上海泰坦科技;烯丙基聚醚、聚醚多元醇、多異氰酸酯、國產(chǎn)泡沫穩定劑1(國產(chǎn)-1)、進(jìn)口泡沫穩定劑2(進(jìn)口-2)均源自南京美思德有限公司。
1.2 POSS-APEG4001-VDMS2-FEMA5與POSS-APEG750_1-VDMS1-FEMA6雜化材料的制備

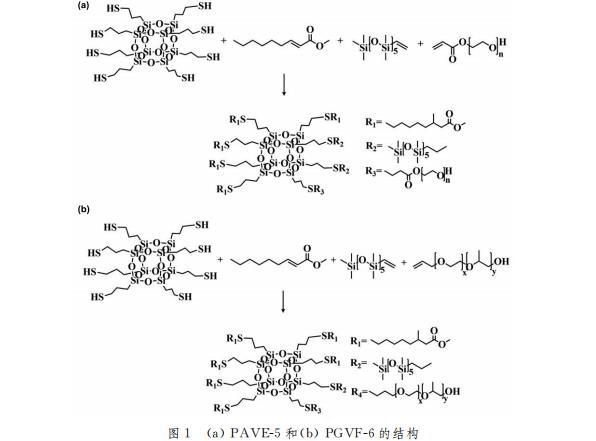

在已經(jīng)加入25mL二氯甲烷溶劑的50mL圓底燒瓶中加入定量組分的APEG400、VDMS和FEMA，進(jìn)行混合溶解，最后加入1%(質(zhì)量分數)的光引發(fā)劑溶解完全后進(jìn)行封口處理，于溫度為30℃、攪拌速度為300r/min的條件下，放置于紫外燈(20W)照射45min，反應結束后，旋蒸除去溶劑，最終得到無(wú)色透明、流動(dòng)性明顯且富有粘稠狀態(tài)的液體產(chǎn)物POSS-APEG4001-VDMS2-FEMA5，簡(jiǎn)稱(chēng)為PAVE-5。同樣的方法改變其中之一的單體為APEG750，合成得到POSS-APEG7501-VDMS1-FEMA,簡(jiǎn)稱(chēng)PGVF-6。
1.3硬質(zhì)聚氨酯泡沫塑料制備
根據傳統制備工藝制備硬質(zhì)聚氨酯泡沫，分別把添加國產(chǎn)-1、進(jìn)口-2、PAVE-5和PGVF-6泡沫穩定劑得到的硬質(zhì)聚氨酯泡沫命名為RPU-1、RPU-2、RPU-3、RPU-4。

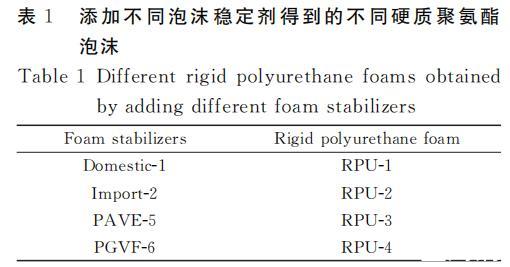

表1添加不同泡沫穩定劑得到的不同硬質(zhì)聚氨酯泡沫
1.4樣品的性能及表征
1.4.1傅里葉紅外光譜(FT-IR)
通過(guò)FT-IR光譜儀分析樣品的分子結構和化學(xué)組分，Nicolet8700型，賽默飛世爾科技公司。
1.4.2核磁共振氫譜(1HNMR)
通過(guò)核磁共振譜儀分析樣品的分子結構和化學(xué)組分,DMX600型,布魯克磁共振事業(yè)部。
1.4.3壓縮性能測試
按GB/T8813-2008標準,通過(guò)微控電子萬(wàn)能試驗機測試樣品的壓縮性能,WDW3020型,上海華龍測試儀器有限公司。
1.4.4掃描電鏡(SEM)
通過(guò)臺式掃描電鏡分析樣品的微觀(guān)泡孔結構和分布狀況，SU8010型，日立科學(xué)儀器有限公司。
1.4.5表面張力
通過(guò)全自動(dòng)表/界面張力儀測試樣品的表面張力，Delta-8型，芬蘭Kibron公司。
1.4.6黏度
通過(guò)旋轉流變儀測試樣品的黏度，MCR302e型，安東帕(上海)商貿有限公司。
新型POSS基雜化泡沫穩定劑表面張力測定及對泡沫壓縮性能的影響（一）
