合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 彈性薄膜表面張力對由薄膜型聲學(xué)超材料隔聲性能的影響
> 地下水質(zhì)量標準(GB/T 14848-2017)
> 東辛原油酸性活性組分油水界面張力、動(dòng)態(tài)界面擴張流變性質(zhì)研究(二)
> 天然和合成寶石的表面張力怎么測
> 質(zhì)量分數對納米流體表面張力、霧化模式的影響
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響(一)
> 雙內凹結構表面可實(shí)現對低表面張力液體的穩固超排斥
> 基于脫模劑應用實(shí)現聚苯乙烯類(lèi)生物材料改性
> 表面活性劑復配對煤塵潤濕性的協(xié)同效應研究
> 三種金屬陽(yáng)離子對SDS表面活性劑溶液的影響研究
推薦新聞Info
-
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(三)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(二)
> 基于水煤漿流變性和動(dòng)態(tài)表面張力觀(guān)察水煤漿的微觀(guān)破裂特性(一)
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數測定
> 軟物質(zhì)褶皺形成機制新發(fā)現:液體浸潤、表面張力與接觸線(xiàn)釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
超微量天平應用實(shí)例:利用火試金法測定鉛精礦中銀含量
來(lái)源:科學(xué)導報·學(xué)術(shù) 瀏覽 838 次 發(fā)布時(shí)間:2024-09-12
本文研究了火試金法測定鉛精礦中銀含量分析方法。將樣品與熔劑混合、在坩堝中熔融、灰吹、合粒用乙酸處理,重量法稱(chēng)合粒重量,再用硝酸分解合粒,采用ICP-AES測定溶液中的金及其他雜質(zhì),合粒重量減去金量及鉛、鉍、鉑、鈀雜質(zhì)元素總量即得到銀量。避免了高倍數的稀釋體積及苛刻環(huán)境要求帶來(lái)的誤差,分析結果準確穩定、精密度高。
什么是火試金法?
火試金法是金銀分析的傳統方法,也是仲裁方法。鉛精礦的主要成份根據產(chǎn)品等級規定,鉛含量為40%~70%。目前,使用或參照標準方法檢測鉛精礦中金銀時(shí),通常存在如下問(wèn)題:(1)樣品中銀含量為1000g/t時(shí),溶液需要稀釋5000倍;銀含量為2000g/t~3000g/t時(shí),溶液至少要稀釋10000倍,稀釋倍數過(guò)大帶入的實(shí)驗誤差較大,使得分析結果準確度已無(wú)法滿(mǎn)足市場(chǎng)貿易需求;(2)硝酸介質(zhì)中火焰原子吸收光譜法測定銀,對環(huán)境要求較嚴格,金銀要分開(kāi)區域處理,微量氯即會(huì )產(chǎn)生氯化銀沉淀,從而影響銀的結果的準確性;(3)含鉍鉑鈀等雜質(zhì)的樣品,鉍鉑鈀會(huì )進(jìn)入合粒中,直接重量法結果偏高。為此,本實(shí)驗對鉛精礦測銀的方法進(jìn)行改進(jìn)了研究。采用ICP-AES測定溶液中的金及其他雜質(zhì),合粒重量減去金量及雜質(zhì)總量即得到銀量。避免了高倍數的稀釋體積及苛刻環(huán)境要求帶來(lái)的誤差,分析結果準確穩定、精密度高。適用于鉛精礦中銀含量的測定,滿(mǎn)足行業(yè)分析需求。
應用實(shí)例:火試金法測定鉛精礦中銀含量
1.試驗部分
1.1試劑
無(wú)水碳酸鈉;氧化鉛;硼砂;二氧化硅;淀粉;氯化鈉;硝酸鉀;冰乙酸。硝酸,鹽酸為優(yōu)級純;實(shí)驗用水均為一級水;鉛、鉍、鉑、鈀標準貯存溶液1000μg/mL(國家鋼鐵材料測試中心);鉛、鉍標準曲線(xiàn)質(zhì)量濃度為:0、10.00、20.00、30.00、40.00、50.00(μg/mL);鉑、鈀標準曲線(xiàn)質(zhì)量濃度為:0.00、0.20、0.40、0.60、0.80、1.00(μg/mL)。
1.2實(shí)驗方法
1.2.1熔樣
稱(chēng)取30 g無(wú)水碳酸鈉,150 g氧化鉛,10 g硼砂,15g二氧化硅和淀粉或硝酸鉀于黏土坩堝中,稱(chēng)取10g(精確到0.0001g)試樣攪拌均勻,覆蓋10mm氯化鈉;將配好料的坩堝置于900℃的試金電爐中,保溫10 min,在35 min內升溫至1100℃,保溫15 min出爐,將熔融物倒入鑄鐵模中,冷卻后將鉛扣錘成立方體。
1.2.2灰吹
將鉛扣放入已在900℃預熱30 min的灰皿中,關(guān)閉爐門(mén)待鉛液表面黑色膜脫去,打開(kāi)爐門(mén),使爐溫盡快降至860℃,關(guān)閉爐門(mén)進(jìn)行灰吹,當合粒出現閃光點(diǎn)后,取出灰皿,冷卻。
1.2.3分金
夾出合粒至瓷坩堝中,在坩堝中加15mL乙酸(1+3),加熱微沸約5 min,洗凈烘干,用超微量天平稱(chēng)合粒重量。將合粒砸扁成薄片狀,放回瓷坩堝中,加入15 mL熱硝酸(1+7),低溫加熱溶解,保留金粒在瓷坩堝中,將分金溶液轉移到燒杯中,并清洗3次,金粒低溫烘干,高溫爐烘烤5min,取出冷卻后稱(chēng)量。
1.2.4雜質(zhì)測定
將保留的分金液和洗液蒸發(fā)近干,加5ml王水加熱溶解,定容,用ICP-AES測定。
2.結果與討論
2.1波長(cháng)選擇

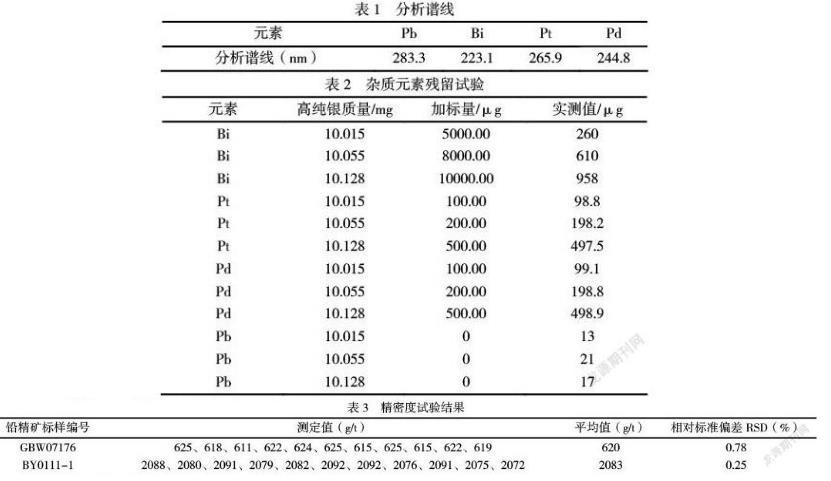

本方法對鉛、鉍、鉑、鈀各元素的分析譜線(xiàn)采用儀器推薦的分析譜線(xiàn)進(jìn)行試驗,元素及相應的分析譜線(xiàn)見(jiàn)表1。
2.2合粒中雜質(zhì)殘留分析
分別稱(chēng)取3個(gè)10mg高純銀,向試金坩堝中加入不同質(zhì)量的鉍、鉑和鈀標準溶液,再按照試驗方法進(jìn)行試驗,其結果見(jiàn)表2;在試驗條件下,鉍元素隨著(zhù)樣品中鉍量的增加,合粒中殘留的鉍也隨之增加;鉑、鈀可以在火試金實(shí)驗過(guò)程中準確測出,并且合粒中測出少量的鉛。
2.3精密度試驗
各稱(chēng)取11份GBW07176鉛精礦標樣(銀標值:626g/t)和BY0111-1鉛精礦標樣(銀標值:2096g/t),按試驗方法測定銀含量,試驗結果見(jiàn)表3。
以上結果可以看出,對不同梯度銀含量的鉛精礦標樣平行測定11次,銀含量的相對標準偏差分別為0.78%、0.25%,滿(mǎn)足分析要求。
3.結論
本方法中銀的含量是通過(guò)經(jīng)典重量法減去雜質(zhì)元素(鉛、鉍、鉑、鈀)和金所得,避免了高倍數的稀釋體積及苛刻環(huán)境要求帶來(lái)的誤差,分析結果準確穩定、精密度高,適用于鉛精礦中銀含量的測定,滿(mǎn)足行業(yè)分析需求。
