合作客戶(hù)/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 一種磺酸鹽類(lèi)的高分子活性劑合成、分子結構及對油田污水回注效率影響
> 基于液滴機械振動(dòng)的液體表面張力測試方法
> LB膜技術(shù)在界面相互作用研究中的應用
> 十二烷基硫酸鈉、水楊酸丁酯流動(dòng)驅動(dòng)自推進(jìn)界面張力和表面流速測量
> 氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測試(二)
> 槐糖脂的屬性:脂肪酸底物和混合比例的影響——結果與討論
> JMP軟件定制熟化環(huán)境的濕度對光伏背板耐候層表面張力影響(一)
> 3種反應型陽(yáng)離子Gemini表面活性劑合成、表征和性能測試(上)
> 不同OFP含量的FPUA光固化涂層合成及表面性能研究
> 表面張力尺度效應對微納米器械的制造有指導意義
推薦新聞Info
-
> 全氟庚烷端基聚丙烯酸(FPAA)合成方法及水溶液表面張力測定
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究(下)
> 純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究(上)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(三)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(二)
> 不同相對兩親面積的Janus顆粒在油氣表面性質(zhì)和泡沫性能對比(一)
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響(二)
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響(一)
> 納米熔鹽形成機理、表面張力測定及影響因素研究(三)
純聚苯胺LB膜和聚苯胺與乙酸混合的LB膜制備、NO?氣體敏感特性研究(下)
來(lái)源:高分子學(xué)報 瀏覽 16 次 發(fā)布時(shí)間:2025-09-12
在敏感特性的測試過(guò)程中,我們發(fā)現純聚苯胺LB膜對NO?具有較好的敏感性。聚苯胺LB膜的敏感性及響應時(shí)間與LB膜的層數有密切關(guān)系。隨層數的增加,對NO?的響應時(shí)間逐漸增長(cháng),這可以從圖4中看出。

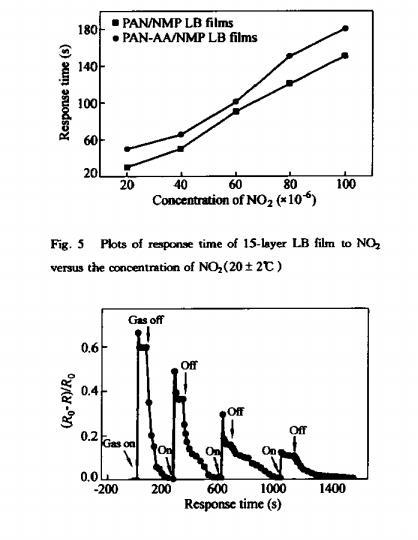

LB膜越薄,與氣體的接觸越充分,被氧化的程度也越高,因而對氣體的響應也就越快。同層的PAN/NMP LB膜較PAN-AA/NMP LB膜具有更快的響應。3層聚苯胺LB膜對相對百分比為20×10??NO?的響應時(shí)間為10 s,但是當層數增加到27層時(shí),響應時(shí)間就上升到90 s。而對于27層的聚苯胺與乙酸的混合LB膜,響應時(shí)間就更長(cháng),接近3 min。另一方面,響應時(shí)間還隨NO?氣體濃度的增加而增長(cháng)。圖5反映了15層聚苯胺LB膜的響應時(shí)間與氣體濃度變化之間的關(guān)系。在相同氣體濃度下,PAN/NMP LB膜較PAN-AA/NMP LB膜具有更快的響應和更好的靈敏度。PAN/NMP LB膜對相對百分比為20×10??NO?的響應時(shí)間為30 s,而PAN-AA/NMP LB膜則為50 s。當氣體濃度增大到相對百分比為100×10??時(shí),響應時(shí)間分別變化到150 s和180 s。

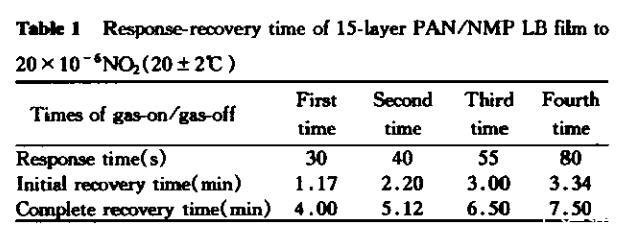

將15層聚苯胺LB膜放在相對百分比為20×10??NO?氣體中,連續測量其響應與恢復特性,發(fā)現PAN-AA/NMP LB膜的恢復特性不可逆;而PAN/NMP LB膜在低濃度下具有一定的可逆性。從圖6中可以看出第一次排氣后的恢復時(shí)間約為4 min,隨著(zhù)通入氣體和排出氣體的次數增加,響應及恢復時(shí)間都相應增長(cháng)。而每次排氣后的初始恢復時(shí)間(恢復到穩定值的90%所需的時(shí)間)都較快,但是完全恢復需要較長(cháng)的時(shí)間(見(jiàn)表1)。
在恢復的初期,吸附在敏感膜表面上的NO?氣體分子將發(fā)生較快的脫附;而在隨后直至完全恢復的這段較長(cháng)的時(shí)間里,擴散進(jìn)敏感膜體內的NO?分子將發(fā)生非常復雜的脫附過(guò)程:在LB膜和NO?氣體之間的吸附與脫附作用是一個(gè)動(dòng)態(tài)過(guò)程,脫附的NO?分子又有可能吸附于LB膜表面或擴散進(jìn)膜內部,尤其隨著(zhù)通氣與排氣的次數增加,這種情況就更加復雜。

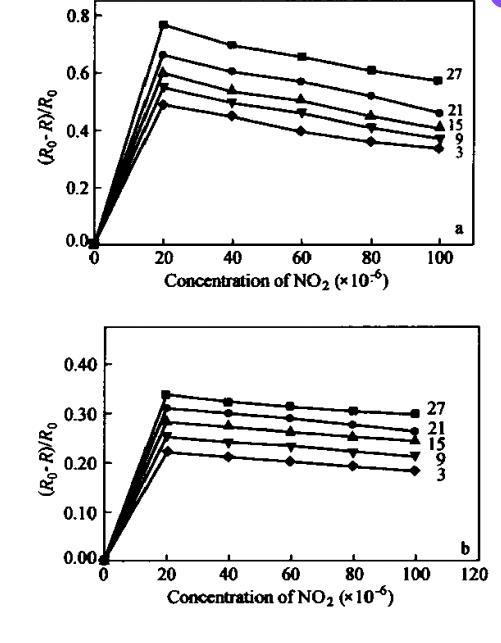

聚苯胺不同于一般的導電聚合物,它的電導主要決定于兩個(gè)因素:質(zhì)子化程度和氧化程度。為了提高聚苯胺的導電性,不僅可以采取質(zhì)子化摻雜而且還可采取氧化摻雜。由于NO?是一種氧化性氣體,當聚苯胺LB膜置于其中時(shí),這種氧化性氣體與聚苯胺中的π-電子體系接觸,電子可能發(fā)生從聚苯胺向NO?氣體中的轉移。聚苯胺將帶正電荷,增加了作為P-型半導體的聚苯胺中的空穴濃度,導電性提高,因而在剛接觸NO?時(shí),電阻很快減小。但是隨著(zhù)NO?氣體濃度的增加和氧化時(shí)間的增長(cháng),氧化程度也將極大地增加,這便會(huì )改變聚苯胺原先半氧化半還原的狀態(tài),使之成為更高的氧化態(tài),此時(shí)的導電性反而會(huì )降低(這是因為當聚苯胺處于半氧化半還原的摻雜狀態(tài)時(shí)電導率最高,氧化和還原程度的過(guò)度提高都將使電導率下降),因此PAN/NMP LB膜在與氣體接觸一段時(shí)間后電阻反而升高,但其并不超過(guò)在空氣中的電阻,參見(jiàn)圖7。因而可通過(guò)測定聚苯胺LB膜在NO?氣體中電阻的變化來(lái)檢測聚苯胺LB膜的氣敏特性。
而對于聚苯胺與乙酸的混合LB膜,隨著(zhù)氣體濃度的增加,電阻升高的原因可認為是在高濃度NO?的氧化作用下,發(fā)生了類(lèi)似于脫摻雜行為而導致的結果。同時(shí)在圖7(b)中還發(fā)現聚苯胺與乙酸的混合LB膜的NO?氣敏性減小,這可能是由于聚苯胺被乙酸摻雜后,乙酸分子占據了聚苯胺中對NO?分子敏感的部位(如亞胺上的N原子),使得NO?氧化摻雜的可能性減小,從而導致敏感程度的降低以及響應-恢復可逆性的喪失。
綜上所述,我們利用LB技術(shù)制備了不同層數的聚苯胺基超薄膜(PAN/NMP LB膜和PAN-AA/NMP LB膜)。聚苯胺基LB膜的厚度可以通過(guò)沉積次數、沉積速度和鋪膜液的均勻性控制在納米數量級,并且在每一次沉積過(guò)程中,亞相上的鋪膜液被轉移的量基本相等。
純聚苯胺LB膜對NO?具有較好的敏感性、響應性及可逆性。這些特性都要受到LB膜層數的影響。隨著(zhù)層數的增加,響應時(shí)間逐漸增長(cháng)。3層PAN/NMP LB膜對相對百分比為20×10??NO?的響應時(shí)間為10 s,15層PAN/NMP LB膜對20×10??相對百分比為NO?的響應時(shí)間為30 s,恢復時(shí)間約為4 min。聚苯胺LB膜對NO?的敏感機理可解釋為NO?氣體的氧化摻雜作用的結果,它將導致聚苯胺LB膜導電性的改變。對聚苯胺基LB膜氣敏特性的研究將有利于價(jià)格低廉、可在室溫下工作的化學(xué)傳感器,尤其是微結構化學(xué)傳感器的開(kāi)發(fā)和應用。
